TraceNet ECM-Ambient
In het kort
- Omgevingsthermostaat
- Alarm relais + RS485
- Enkel circuit of pilot control
Toepassing
De Thermon Terminator ECM-Ambient uit de TraceNet serie is ontwikkeld voor het regelen en bewaken van heat tracing circuits op basis van omgevingstemperatuur. Dit thermostaat is uitermate geschikt voor vorstbeveiliging van leidingen en tanks waarbij het heat tracing circuit in moet schakelen bij een daling van de omgevingstemperatuur. De ECM-Ambient kan op twee manieren gebruikt worden, directe schakeling van het verwarmingscircuit of als contactschakelaar (spanningsvrij schakelen) voor inschakeling van meerdere verwarmingscircuits. ECM-Ambient controllers zijn bestand tegen een breed scala aan omgevingstemperaturen variërend van de Arctische -74°C tot 55°C woestijnomgevingen.

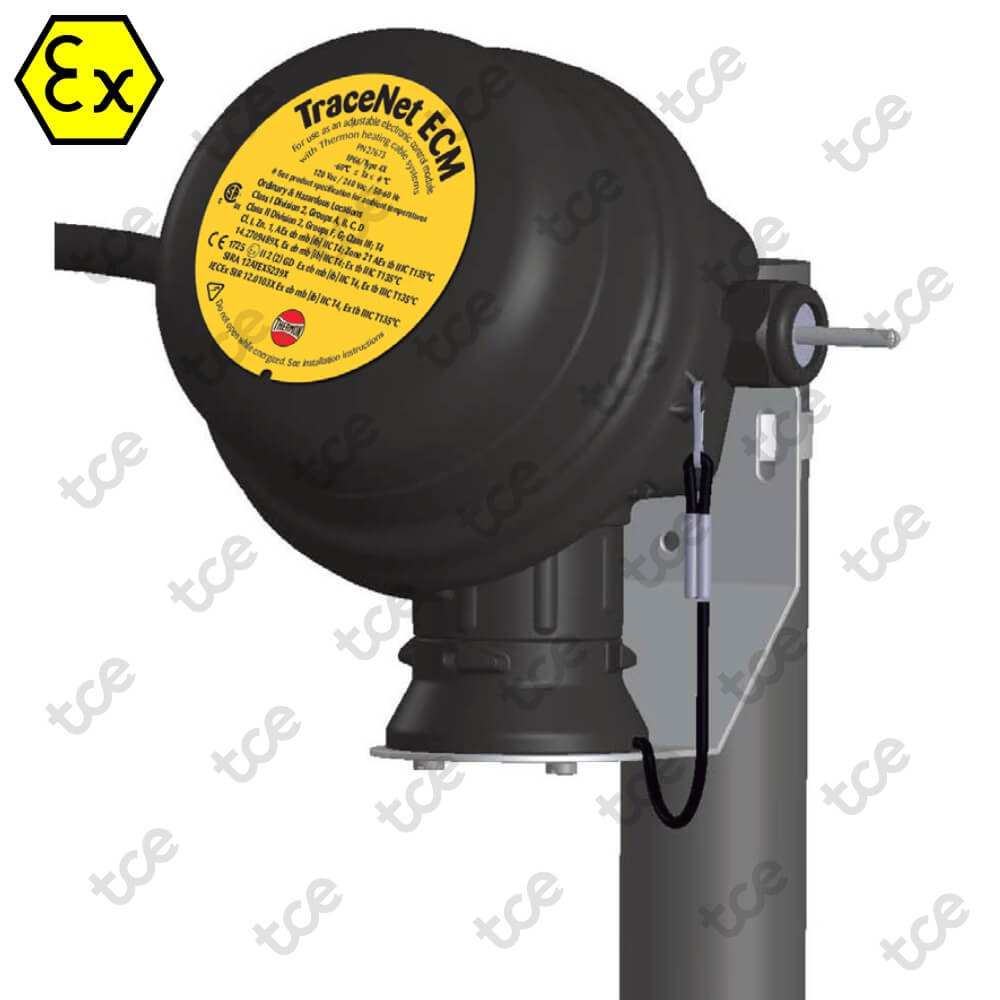

De ECM-Ambient modules zijn ondergebracht in een met glas versterkte niet-metalen Terminator-behuizing met een IP66 beschermingsklasse, die verkrijgbaar is als een versie voor leidingmontage met een expeditor of als een wandmontageversie met montagebeugel. Er zijn draaischakelaars voorzien voor het aanpassen van de inschakeltemperatuur.
De standaardversies van de ECM-Ambient controllers kunnen communiceren op een fysiek RS485-netwerk met behulp van een Modbus RTU-communicatieprotocol. Hierdoor kunnen de controllers ook worden bewaakt via een pc met behulp van de gratis te gebruiken Thermon TraceView Network Explorer-software en is het mogelijk om de controllers te integreren in een GBS of aangepast monitoringsysteem.
De ECM-Ambient elektronische omgevingsthermostaten zijn gecertificeerd voor het gebruik in reguliere (niet-geclassificeerde) gebieden en in potentieel explosieve omgevingen.
Eigenschappen
- Ingekapselde elektronica en besturing
- Eén temperatuurregelmodule voor een breed scala aan vorstbeveiligingstoepassingen
- Energiebesparende nauwkeurige elektronische temperatuurregeling;
- Data communicatiemogelijkheid via RS485
- Instelbare optie voor graden Celsius of graden Fahrenheit
- Combineert voedingslasdoos en regelmodule in één unit
- Directe schakeling van enkel circuit of schakeling van een groep circuits in spanningsvrije modus
- Pt100 omgevingstemperatuursensor inbegrepen in leveromvang
| Art. Nr. | P/N | Item | Type | Voltage | Kabelprofiel | Bevestiging | Schakeltype |
|---|---|---|---|---|---|---|---|
| TMN.A20.030 | 40-447.112.521 | TraceNet ECM-A-12-P-WP-SP | Omgevingsthermostaat | 230 Vac | BSX, RSX, KSX, HTSX, USX, VSX-HT, HPT, FP | Wand | Enkelpolig |
Downloads
Datasheets
Engels (EMEA) datasheet TraceNet ECM-Ambient
Installatieinstructies
Engels (EMEA) installatieinstructies TraceNet ECM-Ambient
Engels (EMEA) bedieningsgids TraceNet ECM
Engels (EMEA) DCS communicatiegids TraceNet ECM
Certificeringen/Toelatingen
CE Ex
II 2 G Ex eb mb [ib] IIC T4 Gb SIRA 12ATEX5239X
II 2 D Ex tb IIIC T135°C IP66 Db
IEC IECEx
SIR 12.0103X
Canadian Standards Association
Ordinary Locations
Hazardous (Classified) Locations
Class I Division 2, Groups A, B, C, D
Class II Division 2, Groups F, G
Class III; T4 14.2709489X Ex eb mb [ib] IIC T4 Ex tb IIIC T135°C
Class 1, Zone 1, AEx eb mb [ib] IIC T4
Zone 21, AEx tb IIIC T135°C
Specificaties
Algemeen
- Fabrikant
- Thermon
- Verkoopeenheid
- Stuk
Technisch
- Bedrijfsspanning
- 110-120 of 208-240 Vac
- Werktemperatuur
- -60°C tot 55°C
- Minimale opslagtemperatuur
- -74°C
- Schakeltype
- SPST of DPST
- Schakelstroomwaarden SPST
- 30 A (25°C) / 30 A (40°C) / 20 A (55°C)
- Schakelstroomwaarden DPST
- 28 A (25°C) / 23 A (40°C) / 17 A (55°C)
- Maximale stroom alarmrelais
- 2 A
- Elektronische verbinding
- Klemmenblok
- Instelbereik
- 0°C tot +500°C
- Meetbereik
- -60°C tot +500°C
- Metingsprecisie (omgeving)
- ± 1°C (0°C tot +55°C) / ± 2°C (0°C tot -60°C)
- Type sensor
- 100 Ohm driedraads platina RTD
- RTD-ingang
- Intrinsiek veilig (EXi)
- Levensverwachting
- 100.000 cycli
