Terminator ZP

In het kort

Kit voor stroomaansluiting
Leiding- of wandmontage
Tot 3 verwarmingskabels

Advies of offerte aanvragen? Wij helpen u graag verder +31 (0)183 - 201088 sales@tc-e.nl

Toepassing

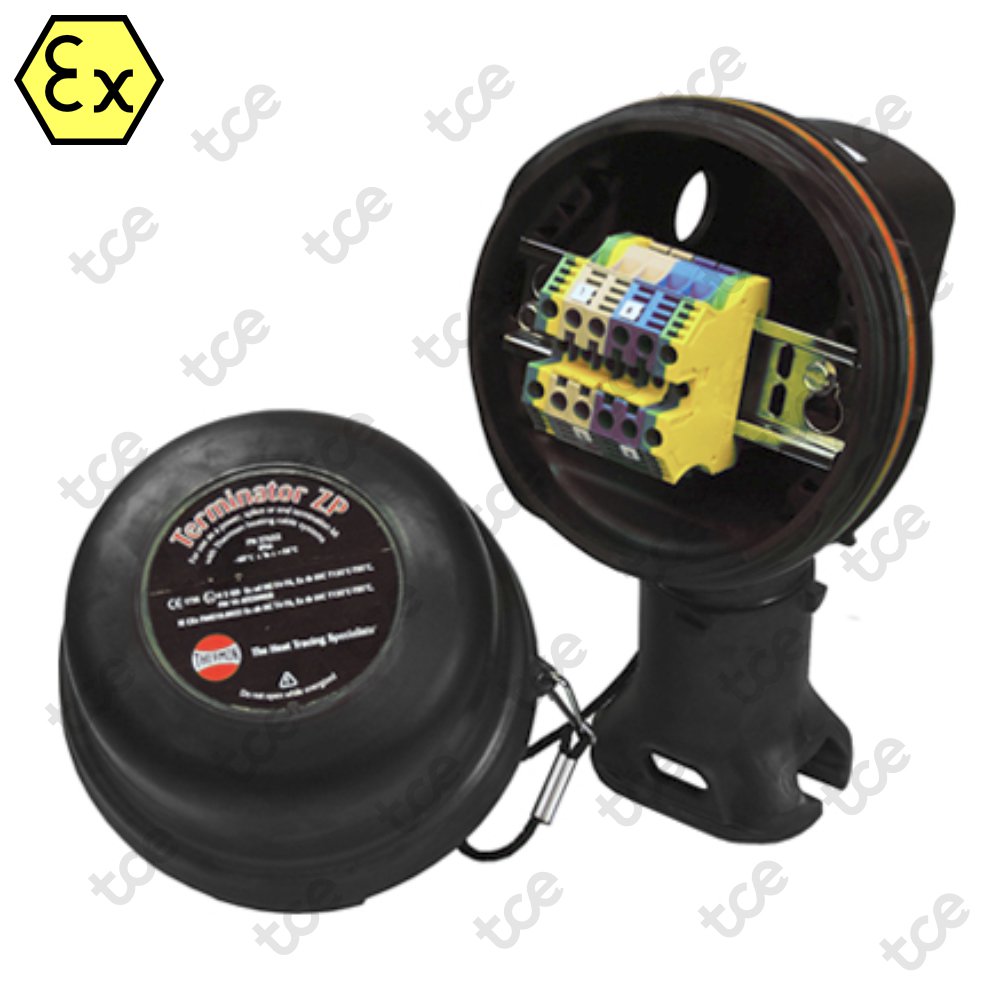

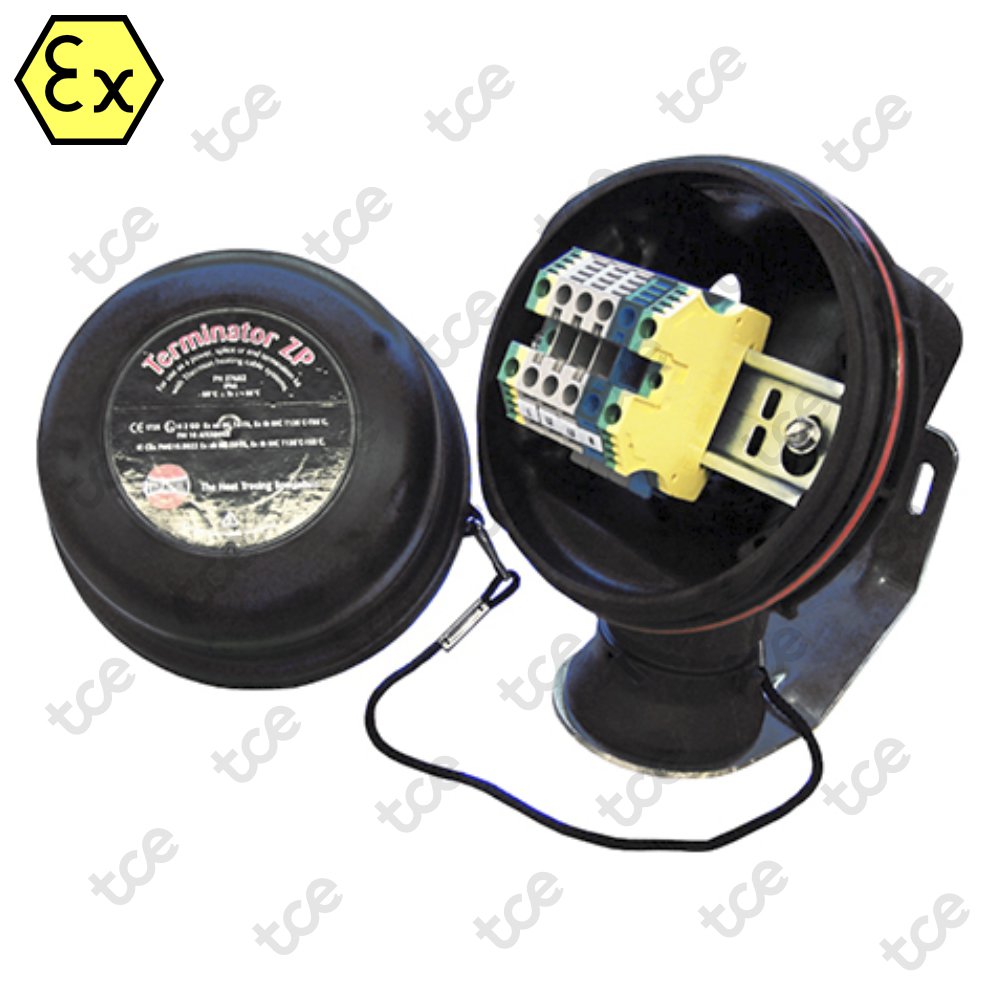

Thermon Terminator ZP niet-metalen aansluitsets voor verwarmingskabels zijn speciaal ontworpen voor een snelle, probleemloze installatie van Thermon verwarmingskabels. Het integrale ontwerp van deze niet-metalen kits is verkrijgbaar met XP-buismontagefitting of met WP-wandmontagebeugel, verwarmingskabeldoorvoer en kabeltrekontlasting in één geheel. Schroeven voor het vastzetten van de deksel van de behuizing zijn uit het ontwerp gehaald om de installatie van de deksel te vereenvoudigen en tegelijkertijd extra veiligheid te bieden (er is een Thermon TERMINATOR-TOOL nodig om de deksel na installatie te verwijderen). Terminator ZP-kits zijn ontworpen voor het maken van stroomaansluitingen, in-line/T-las-verbindingen of voor het maken van eindafwerkingen voor verwarmingscircuits. Elektrische aansluitingen worden gemaakt met behulp van klemmenblokken.

De Terminator ZP kits zijn gecertificeerd voor het gebruik in reguliere (niet-geclassificeerde) gebieden en in potentieel explosieve omgevingen conform de ATEX-richtlĳn voor gebruik in categorie 2 en 3 (zone 1 en 2)-geclassificeerde gebieden.

Terminator ZP technische gegevens
	ZP	ZP-M	ZP-R
Kabelprofiel	BSX, RSX, KSX, HTSX, USX, VSX-HT, HPT, FP	MIS, MIQ	TESH
IP klasse	IP66	IP66	IP66
Max. blootstellingstemperatuur leiding	250°C	250°C	250°C
Min. installatietemperatuur	-60°C	-60°C	-60°C
Werktemperatuur	-60°C tot 55°C	-60°C tot 55°C	-60°C tot 55°C
Elektrische aansluiting	Klemmenblokken (***)	Klemmenblokken (***)	Klemmenblokken (***)
Aantal voedingsaansluitingen	1 tot 3 kabels	1 kabel	3 kabels (max)
Aantal in-line lassen of T-verbindingen	2 tot 3 kabels	2 kabels	-
Aantal eindafwerkingen	1 tot 2 kabels op ZP	1 kabel	3 fasen Wye
Max. aderdikte (*)	6 mm²	16 mm²	6 mm²
Max. voltage	750 Vac	750 Vac	750 Vac
Max. stroom	50 A	85 A	50 A
T-klasse, Ta (**) = 40°C	T4 @ 46 A / T6 @ 22 A	T4 @ 46 A / T6 @ 22 A	T4 @ 46 A / T6 @ 22 A

Opmerkingen
(*) Er zijn alternatieve klemmenblokconfiguraties beschikbaar, neem voor meer informatie contact op met TC-E.
(**) Hogere omgevingstemperaturen zijn mogelijk. Neem contact op met TC-E voor de bijbehorende T-classificatie.
(***) De Terminator ZP-set bevat vier lijnaansluitblokken en twee aardeaansluitblokken.

Terminator ZP productvarianten
Art. Nr.	P/N	Item	Kabelprofiel	Bevestiging
TMN.B02.002	23379	TERMINATOR ZP-XP 6mm2 2M25 (Std.)	BSX, RSX, KSX, HTSX, USX, VSX-HT, HPT, FP	Leiding
TMN.B02.003	40-431.121.355	TERMINATOR ZP-R-XP	TESH	Leiding
TMN.B02.001	23357	TERMINATOR ZP-PTD100-XP 4mm2 1M25/3M20	PTD-100	Leiding
TMN.B02.004	40-433.135.222	TERMINATOR ZP-WP 6mm2 2M25	BSX, RSX, KSX, HTSX, USX, VSX-HT, HPT, FP	Wand
TMN.B02.005	40-433.135.320	TERMINATOR ZP-R-WP 6mm2 2M25 (Std.)	TESH	Wand
TMN.B02.007	23456	TERMINATOR ZP-MI-WP 6mm2 1M25/3M20 (Std.)	MIS, MIQ	Wand
TMN.B02.006	40-433.136.148	TERMINATOR ZP-PTD100-WP 4mm2 1M25/3M20 (Std.)	PTD-100	Wand

Downloads

Datasheets
Engels (EMEA) datasheet

Certificeringen/Toelatingen

CE
0344 2809

Ex
II 2 GD Ex db eb IIC T6...T5, Ex tb IIIC T85°C…T100°C
FM 10ATEX0058X

IEC IECEx
IECEx FMG 10.0022X Ex db eb IIC T6...T5
Ex tb IIIC T85°C…T100°C

Specificaties

Algemeen

Fabrikant: Thermon
Verkoopeenheid: Stuk
