TraceNet ECM
In het kort
- Elektronische controle unit
- Alarm relais + RS485
- Controle / Controle + limiet
Toepassing
De Thermon TraceNet ECM modules zijn speciaal ontworpen voor het aansturen van elektrische heat tracing circuits die worden gebruikt in toepassingen voor vorstbescherming en temperatuurbehoud. Deze uiterst nauwkeurige state-of-the-art controllers hebben een zeer breed regelbereik en kunnen worden gebruikt in explosiegevaarlijke omgevingen. ECM controllers zijn bestand tegen een breed scala aan omgevingstemperaturen variërend van de Arctische -74°C tot 55°C woestijnomgevingen.
De ECM modules zijn ondergebracht in een met glas versterkte niet-metalen Terminator-behuizing met een IP66 beschermingsklasse, die verkrijgbaar is als een versie voor leidingmontage met een expeditor of als een wandmontageversie met montagebeugel. Afhankelijk van de geselecteerde opties, kan de ECM worden gebruikt als een combinatie van temperatuurregeling en -begrenzer, een temperatuurregelaar met alarm voor lage of hoge temperatuur, of een temperatuurbegrenzer. Er zijn draaischakelaars voorzien voor het aanpassen van de inschakeltemperatuur en de limiettemperatuur van de begrenzer.
De standaardversies van de ECM controllers kunnen communiceren op een fysiek RS485-netwerk met behulp van een Modbus RTU-communicatieprotocol. Hierdoor kunnen de controllers ook worden bewaakt via een pc met behulp van de gratis te gebruiken Thermon TraceView Network Explorer-software en is het mogelijk om de controllers te integreren in een GBS of aangepast monitoringsysteem.
De ECM elektronische regelmodules zijn gecertificeerd voor het gebruik in reguliere (niet-geclassificeerde) gebieden en in potentieel explosieve omgevingen.
Eigenschappen
- Ingekapselde elektronica en besturing
- Eén temperatuurregelmodule voor een breed scala aan temperatuurregelings- en begrenzertoepassingen
- Energiebesparende nauwkeurige elektronische temperatuurregeling;
- Data communicatiemogelijkheid via RS485
- Selecteerbare optie bij CL thermostaten voor automatische of handmatige reset
- Instelbare optie voor graden Celsius of graden Fahrenheit
- Combineert voedingslasdoos en regelmodule in één unit
| Art. Nr. | P/N | Item | Type | Voltage | Kabelprofiel | Bevestiging |
|---|---|---|---|---|---|---|
| TMN.D02.001 | 40-447.112.521 | TraceNet ECM-A-12-P-WP-SP | Omgevingsthermostaat | 230 Vac | BSX, RSX, KSX, HTSX, USX, VSX-HT, HPT, FP | Wand |

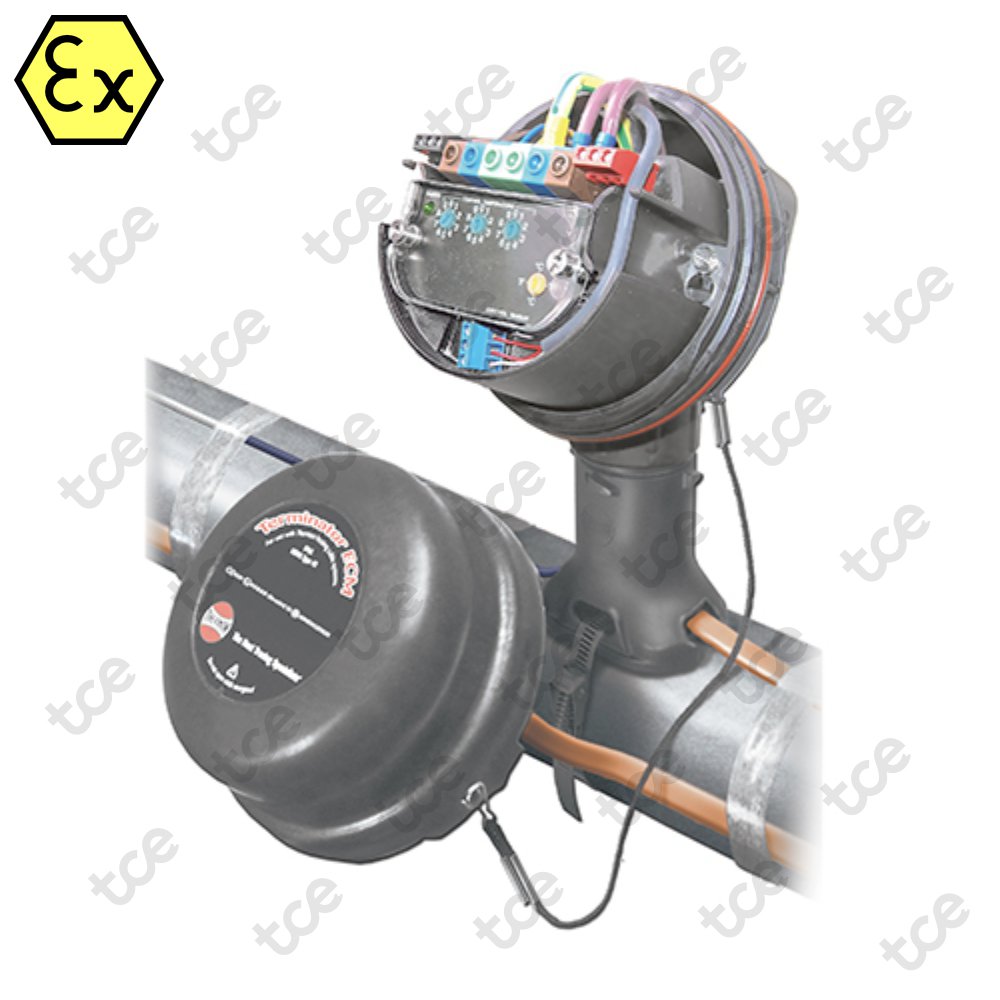

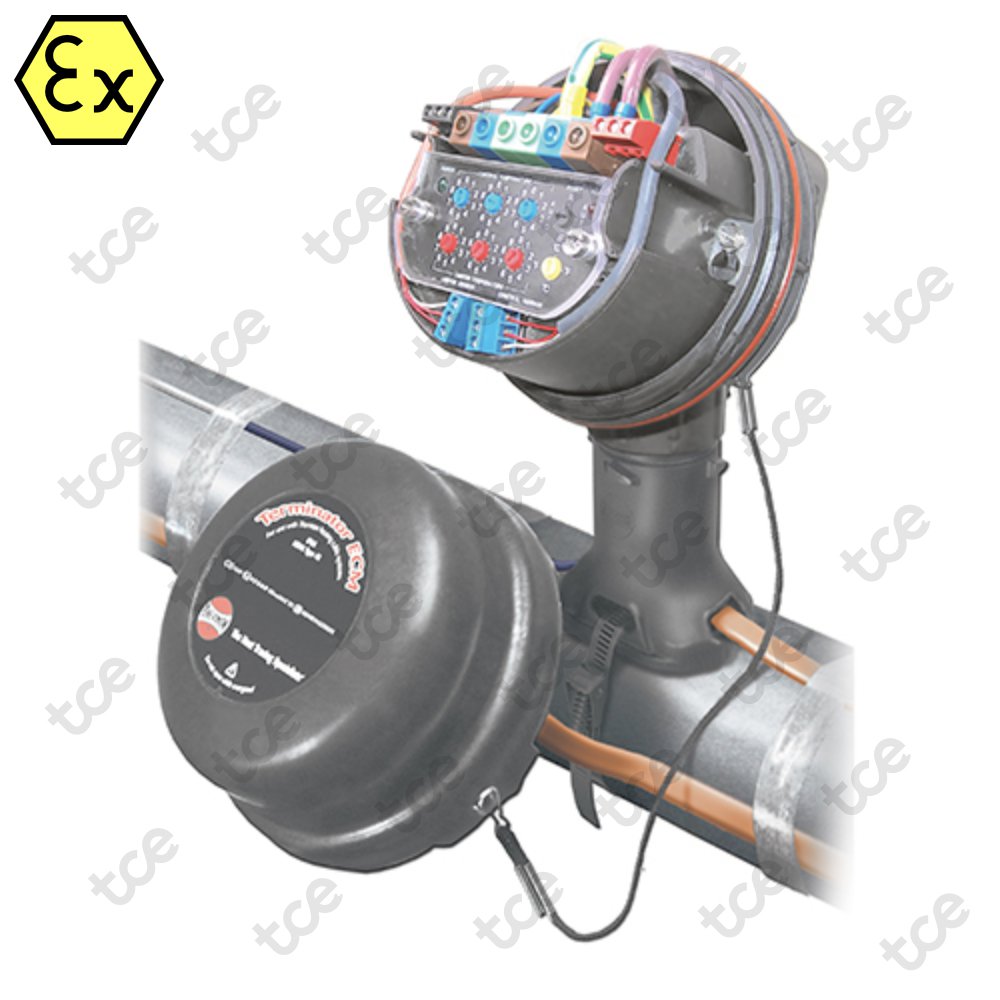

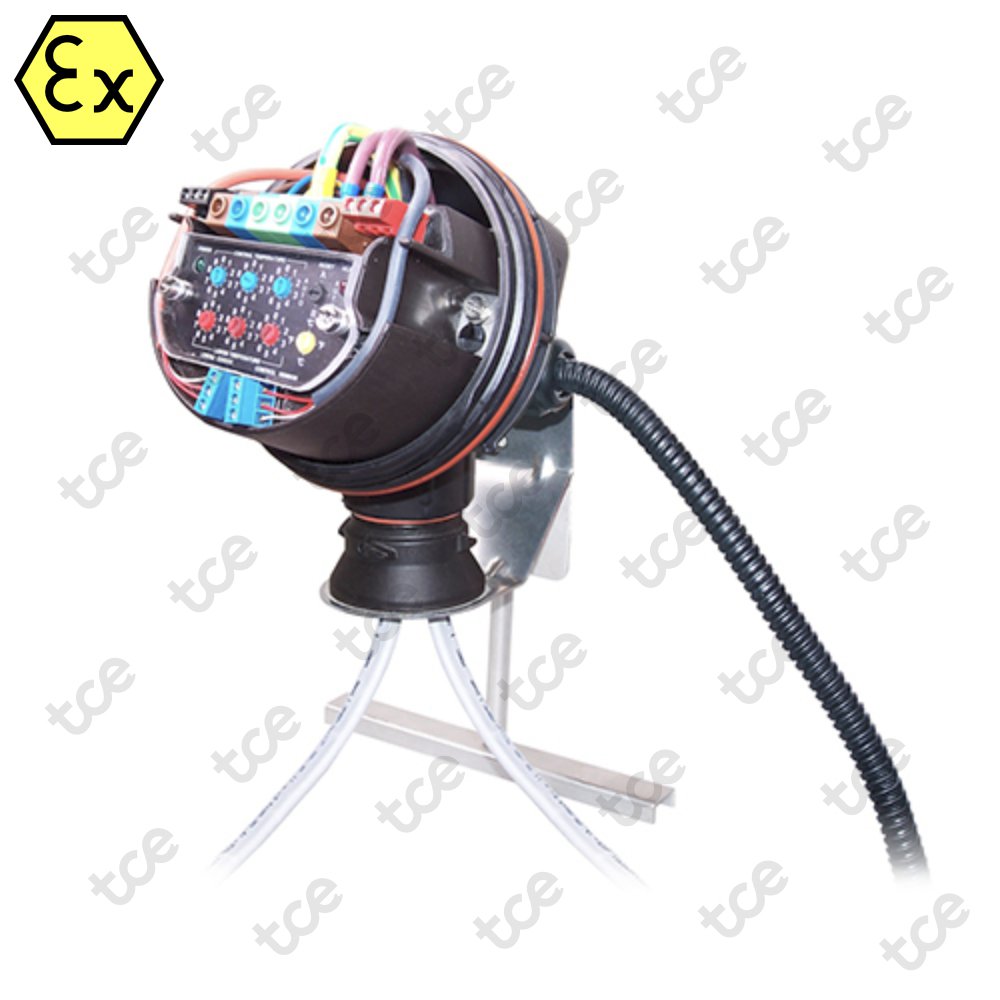

| TMN.D02.002 | 23464 | TraceNet ECM-C-12-P-XP-SP | Controle - Lage temp. alarm | 230 Vac | BSX, RSX, KSX, HTSX, USX, VSX-HT, HPT, FP | Leiding |
| TMN.D02.003 | 23465 | TraceNet ECM-C-12-P-WP-SP | Controle - Lage temp. alarm | 230 Vac | BSX, RSX, KSX, HTSX, USX, VSX-HT, HPT, FP | Wand |
| TMN.D02.004 | 40-447.012.211 | TraceNet ECM-C-12-R-XP-SP | Controle - Lage temp. alarm | 230 Vac | TESH | Leiding |
| TMN.D02.005 | 40-447.012.221 | TraceNet ECM-C-12-R-WP-SP | Controle - Lage temp. alarm | 230 Vac | TESH | Wand |
| TMN.D02.006 | 40-447.012.321 | TraceNet ECM-C-12-MI-WP-SP | Controle - Lage temp. alarm | 230 Vac | MIS, MIQ | Wand |
| TMN.D02.007 | 40-447.212.111 | TraceNet ECM-CL-12-P-XP-SP | Controle & Limiet | 230 Vac | BSX, RSX, KSX, HTSX, USX, VSX-HT, HPT, FP | Leiding |
| TMN.D02.008 | 23462 | TraceNet ECM-CL-12-P-WP-SP | Controle & Limiet | 230 Vac | BSX, RSX, KSX, HTSX, USX, VSX-HT, HPT, FP | Wand |
| TMN.D02.009 | 40-447.212.211 | TraceNet ECM-CL-12-R-XP-SP | Controle & Limiet | 230 Vac | TESH | Leiding |
| TMN.D02.010 | 40-447.212.221 | TraceNet ECM-CL-12-R-WP-SP | Controle & Limiet | 230 Vac | TESH | Wand |
| TMN.D02.011 | 40-447.212.321 | TraceNet ECM-CL-12-MI-WP-SP | Controle & Limiet | 230 Vac | MIS, MIQ | Wand |
| TMN.D02.012 | 40-447.312.111 | TraceNet ECM-CH-12-P-XP-SP | Controle - Hoge temp. alarm | 230 Vac | BSX, RSX, KSX, HTSX, USX, VSX-HT, HPT, FP | Leiding |
| TMN.D02.013 | 40-447.012.111.20 | TraceNet ECM-C-12-P-WM-OS-SP* | Controle - Lage temp. alarm | 230 Vac | BSX, RSX, KSX, HTSX, USX, VSX-HT, HPT, FP | Wand |

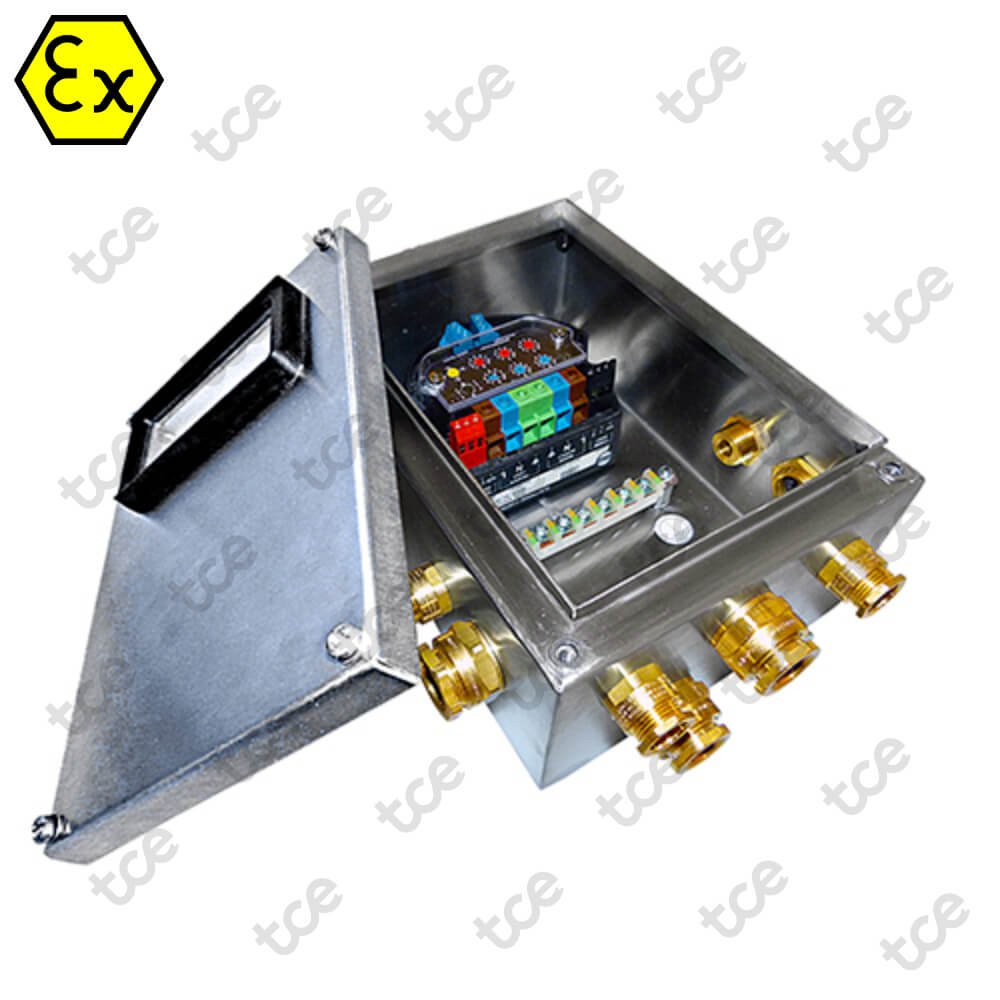

*De ECM-OS is een speciale uitvoering in een RVS behuizing voor gebruik in offshore toepassingen.
Andere productvarianten van het ECM-assortiment, zoals een "switchless" versie voor volledige aansturing via RS485, zijn op aanvraag verkrijgbaar.
Downloads
Datasheets
Engels (EMEA) datasheet TraceNet ECM
Engels (EMEA) datasheet TraceNet ECM-OS
Installatieinstructies
Engels (EMEA) installatieinstructies TraceNet ECM-P-XP
Engels (EMEA) installatieinstructies TraceNet ECM-P-WP
Engels (EMEA) installatieinstructies TraceNet ECM-R-XP
Engels (EMEA) installatieinstructies TraceNet ECM-R-WP
Engels (EMEA) installatieinstructies TraceNet ECM-MI-WP
Engels (EMEA) installatieinstructies TraceNet ECM-OS
Engels (EMEA) bedieningsgids TraceNet ECM
Engels (EMEA) DCS communicatiegids TraceNet ECM
Certificeringen/Toelatingen
CE Ex
II 2 G Ex eb mb [ib] IIC T4 Gb SIRA 12ATEX5239X
II 2 D Ex tb IIIC T135°C IP66 Db
IEC IECEx
SIR 12.0103X
Canadian Standards Association
Ordinary Locations
Hazardous (Classified) Locations
Class I Division 2, Groups A, B, C, D
Class II Division 2, Groups F, G
Class III; T4 14.2709489X Ex eb mb [ib] IIC T4 Ex tb IIIC T135°C
Class 1, Zone 1, AEx eb mb [ib] IIC T4
Zone 21, AEx tb IIIC T135°C
Specificaties
Algemeen
- Fabrikant
- Thermon
- Verkoopeenheid
- Stuk
Technisch
- Bedrijfsspanning
- 110-120 of 208-240 Vac
- Werktemperatuur
- -60°C tot 55°C
- Minimale opslagtemperatuur
- -74°C
- Schakeltype
- SPST of DPST
- Schakelstroomwaarden SPST
- 30 A (25°C) / 30 A (40°C) / 20 A (55°C)
- Schakelstroomwaarden DPST
- 28 A (25°C) / 23 A (40°C) / 17 A (55°C)
- Maximale stroom alarmrelais
- 2 A
- Elektronische verbinding
- Klemmenblok
- Instelbereik
- 0°C tot +500°C
- Meetbereik
- -60°C tot +500°C
- Metingsprecisie (omgeving)
- ± 1°C (0°C tot +55°C) / ± 2°C (0°C tot -60°C)
- Type sensor
- 100 Ohm driedraads platina RTD
- RTD-ingang
- Intrinsiek veilig (EXi)
- Levensverwachting
- 250.000 cycli
