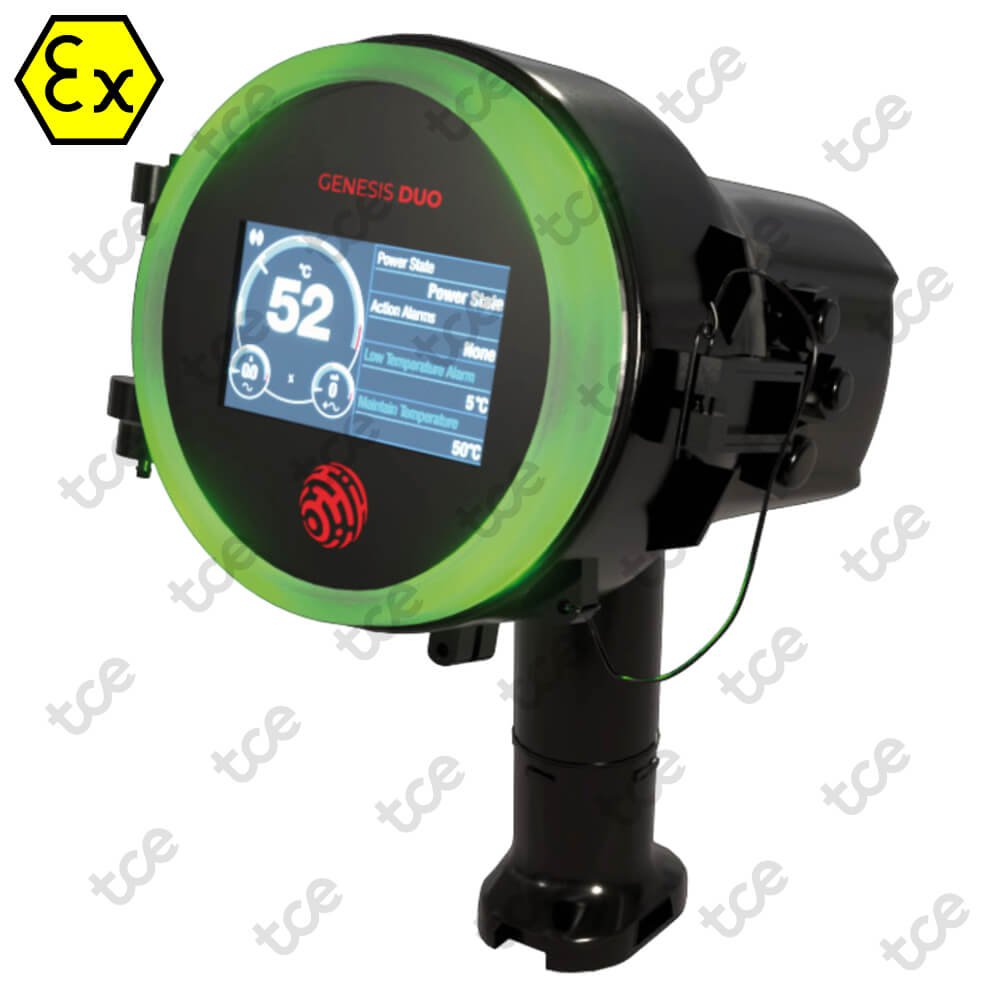

Genesis Duo
In het kort
- IIoT digitale controle unit
- Genesis Network & Alarm
- 2x Controle + 2x limiet
Toepassing
De Thermon Genesis Duo productlijn bestaat uit verschillende toonaangevende IIoT-compatibele heat tracing temperatuurregelaars en hoge temperatuurbegrenzers. De Genesis Duo units bieden regel- en bewakingsmogelijkheden voor één of twee verwarmingscircuits met input van maximaal twee intrinsiek veilige RTD's per circuit. De units kunnen worden geconfigureerd om te regelen en te begrenzen met speciale intrinsiek veilige RTD-ingangen voor het begrenzingskanaal. Genesis Duo heeft een 4,3-inch handschoenaanraakgevoelig LCD-scherm met een extra lichtring voor visuele indicatie. Genesis Duo is ook competible met het Genesis-netwerk en vereist geen extra hardware om te communiceren met Thermons ultramoderne bewakings- en beheerplatform.
De Genesis Duo digitale regelmodules zijn gecertificeerd voor het gebruik in reguliere (niet-geclassificeerde) gebieden en in potentieel explosieve omgevingen.

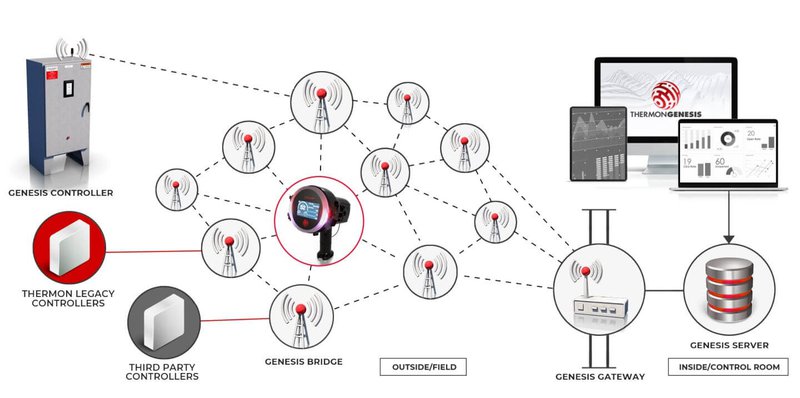

Genesis Network
Het Thermon Genesis-netwerk bestaat uit een controlekamerserver, een gateway en een verzameling in het veld ingezette bruggen/knooppunten die een draadloos mesh-communicatienetwerk vormen. Als alternatief kan het netwerk worden gemaakt via een traditioneel bekabeld ethernet-netwerk. Het Genesis-netwerk verbindt alle heat tracing besturingspanelen en -controllers met de controlekamer en geeft inzicht in alle circuits en systemen vanaf één enkel dashboard en gebruikersinterface die toegankelijk is vanuit elke browser.
Eigenschappen
Efficiënte configuratie en bediening: Met het handschoengevoelige 4,3" LCD kunnen operators de Genesis Duo snel programmeren en toegang krijgen tot alle meetwaardes. De aanraakinterface is uiterst intuïtief en vereist weinig training. Wanneer de Genesis Duo is aangesloten op het Genesis Network, kunnen configuratie en bediening worden uitgevoerd vanaf een gecentraliseerde locatie om een gedistribueerd controle- en regel netwerk mogelijk te maken.
Lichtringmeldingen: De Genesis Duo is uitgerust met een meldingslichtring die de operator informeert over alarm- en statusmeldingen met behulp van kleur en beweging in de lichtring.
Verbeterde communicatie: De Genesis Duo is compatible met het Genersis Network en kan zowel draadloos als bedraad communiceren binnen het Genesis Network. Ook kan de module rechtstreeks worden aangesloten op een DCS systeem middels Modbus TCP of Modbus RTU. Modbus-memory maps zijn compatibel met de TCM2-controller om een eenvoudige vervanging/upgrade mogelijk te maken.
Hogetemperatuurbegrenzer: De Genesis Duo kan worden geconfigureerd als een enkel kanaal met een hogetemperatuurbegrenzer. De functionaliteit van de begrenzer voor hoge temperaturen is geïsoleerd en heeft speciale RTD-ingangen. Indien ingeschakeld met de begrenzerfunctie, voldoet de Genesis Duo aan de vereisten van IEC/EN/UL/CSA 60079-30-1 voor een gecontroleerd ontwerp om energie naar de heat tracer in explosieve atmosferen te beperken.
| Art. Nr. | P/N | Item | 4.3" LCD | Schakeltype | Voltage | Bevestiging |
|---|---|---|---|---|---|---|
| TMN.A20.062 | 816011 | GN-D-S-S-T-C-Z-XP | Ja | SSR | 100-277 V~, 50/60 HZ | Leiding |
| TMN.A20.063 | 816012 | GN-D-S-S-T-C-Z-WP | Ja | SSR | 100-277 V~, 50/60 HZ | Wand |
| TMN.A20.064 | 816021 | GN-D-M-M-0-0-Z-XP | Nee | Mechanisch | 100-277 V~, 50/60 HZ | Leiding |
| TMN.A20.065 | 816022 | GN-D-M-M-0-0-Z-WP | Nee | Mechanisch | 100-277 V~, 50/60 HZ | Wand |
| TMN.A20.066 | 816031 | GN-D-S-L-T-C-Z-XP | Ja | SSR + Limiter | 100-277 V~, 50/60 HZ | Leiding |
| TMN.A20.067 | 816032 | GN-D-S-L-T-C-Z-WP | Ja | SSR + Limiter | 100-277 V~, 50/60 HZ | Wand |
Certificeringen/Toelatingen
Intertek ETL C US, IEC IECEx, Ex
-40°C ≤ TAMB ≤ +60°C
Class I, Zone 1, AEx ec mc [ib Gb] IIC T4 Gc
Class I, Division 2, Groups A, B, C, and D T4
Ex ec mc [ib Gb] IIC T4 Gc
II 3 (2) G Ex ec mc [ib Gb] IIC T4 Gc
Specificaties
Algemeen
- Fabrikant
- Thermon
- Verkoopeenheid
- Stuk
Technisch
- Aantal verwarmingscircuits (controle + limiet)
- 2
- Bedrijfsspanning
- 100-277 V~, 50/60 HZ
- Maximale ingangsstroom
- 1,5 A
- Zekeringsklasse
- 3,15 A
Verwarmingsuitgangen (per circuit)
- Bedrijfsspanning
- 100-277 V~, 50/60 HZ
- Schakelstroomwaarde
- 30 A
- Aardlekmeting
- Tot 500 mA
- Maximale stroommeting verwarmingscircuit
- Tot 60 A
- Voltagemeting
- Tot maximaal 277 V
- Stroomtangfunctie
- Programmeerbaar van 20 tot 100%
- Temperatuurinput ( per circuit)
- 2x 100 Ohm driedraads platina RTD
- Instelbereik
- -40°C tot +600°C
- Control band
- Programmeerbaar in stappen van 1 graad
- Droog contact alarm relais
- Twee 277 V~, 500 mA of hoger
- Aux input
- Contactsluiting waargenomen
- Zelf-test frequentie
- Programmeerbaar van 2 to 99 uur
Communicatie
- Bedraad
- RS-485 (Modbus RTU) / Ethernet (Backhaul)
- Draadloos
- Mesh via 802.15.4 radio
- Hulpvermogen
- 9 W @ 24 VDC
- Vervuilingsklasse
- 2
- Beschermingsklasse
- IP 66, NEMA Type 4
- Bedrijfstemperatuur
- -40°C tot +60°C @ 25A / -40°C tot +60°C @ 30A
- Opslagtemperatuur
- -40°C tot +85°C
