W-520
In het kort
- Temperatuurregelaar
- Amphenol C016 6+PE
- 90-260 Vac (10 A)
Productomschrijving

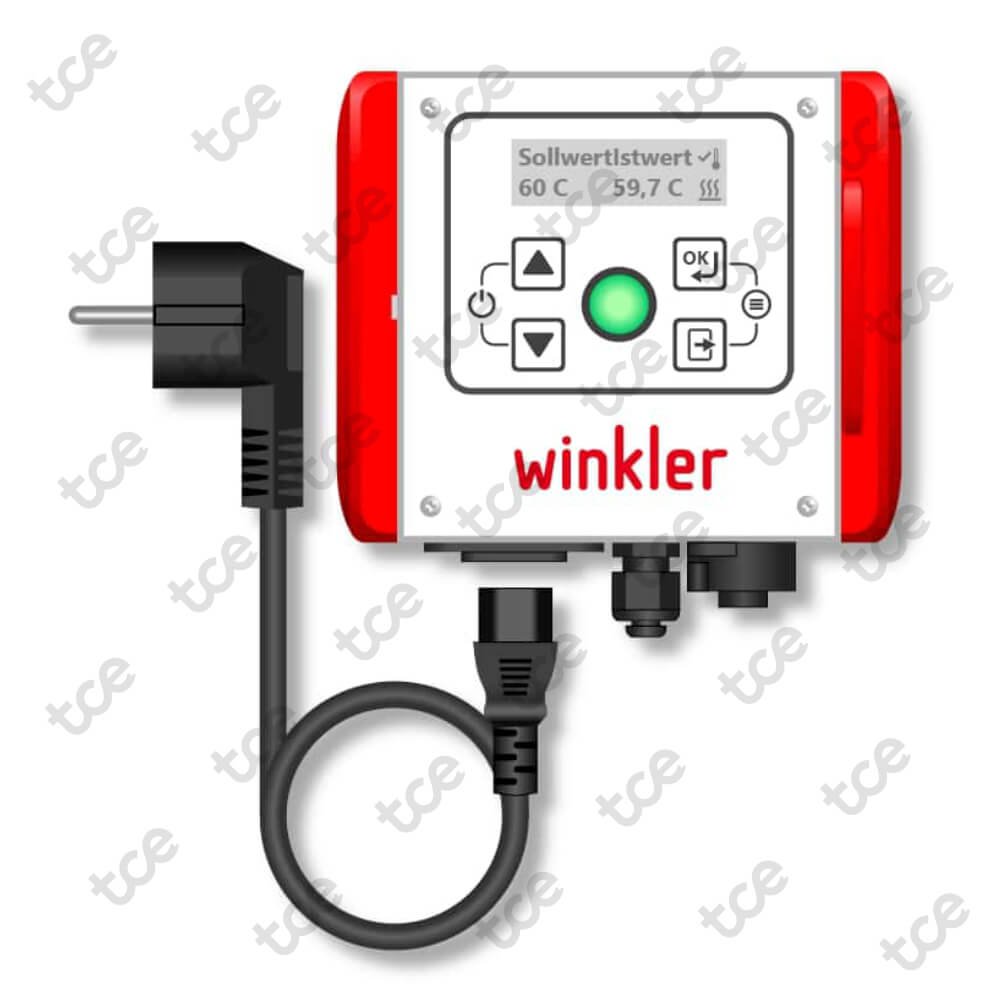

De Winkler W-520 temperatuurregelaars zijn onderdeel van de W-500 serie en onderscheiden zich door een uitgebreid aantal functies en een intuïtieve bediening. Deze uitvoering is voorzien van 1x een Amphenol Ecomate C016 6+PE connector (verwarming en sensor), 1x een M12 (signaalkabel) ingang en 1x een C14 aansluiting (voedingskabel). In de leveromvang inbegrepen is ook een 1,5 meter lange C13 (IEC-60320) voedingskabel met schukostekker. Het FAT (Fast Adaptive Tuning) regelalgoritme past zich continu aan het te controleren proces aan, wat zorgt voor een nauwkeurige regeling. Het instellen van PID-parameters of het starten van een autotuningcyclus is dankzij FAT niet meer nodig. Alle functies zijn snel toegankelijk en aanpasbaar via een gebruiksvriendelijke menustructuur.
Met de geïntegreerde hybride relais-technologie biedt de Winkler W-520 een lange levensduur en blijven thermische verliezen in de behuizing van de regelaar beperkt. Een extra uitschakelrelais verkleint het risico op schade, mocht het hybride relais ooit falen. Het zelfoptimaliserende FAT regelalgoritme zorgt ervoor dat de ingestelde temperatuur snel wordt bereikt met minimale temperatuurpieken.
De status van de regelaar is op afstand eenvoudig af te lezen via de meerkleurige LED aan de voorzijde. Bovendien is de elektronica beschermd tegen overstroom en hoge thermische belasting, wat bijdraagt aan de veiligheid en efficiëntie van de Winkler W-520.
Eigenschappen
- Geavanceerd FAT-schakelalgoritme voor optimale verwarmingsprestaties
- Extra uitschakelrelais (enkelpolig) voor verhoogde veiligheid
- Eenvoudige bediening via druktoetsen en meertalige menustructuur via het verlichte LCD-scherm
- Potentiaalvrije sensoringangen die een sensorbreuk detecteren
- Extreem duurzaam door het geoptimaliseerde hybride relais voor meer dan 2,5 miljoen schakelcycli
- Snelle en eenvoudige aansluiting van verwarmingssystemen, waaronder Winkler verwarmingsmatten en verwarmde slangen
- Breed ingangsbereik van 90 tot 260 Vac (50/60 Hz)
- Maximaal schakelvermogen tot 10 A
- Compatibiliteit met verschillende sensor types, W-520R voor weerstandssensoren en W-520T voor thermokoppels
- Potentiaalvrije signaaluitgang (50 mA, maximaal 45 V), contact gesloten wanneer de temperatuur binnen de tolerantie blijft
- Temperatuur op afstand (maximaal 7 meter) instelbaar en uitleesbaar via de optionele Winkler WRZF310N afstandsbediening
| Art. Nr. | P/N | Item | Max. stroom | Sensor | Ingang |
|---|---|---|---|---|---|
| WIN.A01.019 | W-520R | W-520R | 10 A | Weerstandssensoren | Ecomate C016 6+PE connector |
| WIN.A01.020 | W-520T | W-520T | 10 A | Thermokoppel | Ecomate C016 6+PE connector |
Specificaties
Algemeen
- Fabrikant
- Winkler
- Verkoopeenheid
- Stuk
Technisch
- Bedrijfsspanning
- 90...260 VAC 50/60 Hz
- Maximale stroom
- 10 A
- Sensoren
- Weerstand of thermokoppel
- Ingang
- C016 6+PE en 1x M12
- Schakelrelais
- Hybride relais (>2,5 miljoen schakelingen)
- Zekering
- 10 A (interne zekering, vervangbaar)
- Thermische beveiliging
- +85°C (elektronicatemperatuur, resetbaar)
- Schakelalgoritme
- FAT (Fast-Adaptive-Tuning)
- Bereik rond instelpunt
- ±3 K
- Display
- Grafisch LED scherm
- Bediening
- Via druktoetsen of via WRZF310N (max 7 m)
- Status LED
- 3-kleurige LED voor statusindicatie
- Potentiaalvrije uitgang
- 50 mA max. 45 V gesloten (LED groen)
- Omgevingstemperatuur
- -20 °C tot +50 °C
- Relatieve vochtigheid
- < 90 % niet condenserend
- Beschermingsklasse
- IP54 (deksel gesloten)
- Elektrische beschermingsklasse
- I
- Uitschakelingsrelais (enkelpolig)
- Onderbreekt verwarmingscircuit bij storing
- Instelbare talen
- Engels, Duits, Frans, Spaans, Japans
- Gewicht
- 0,7 kg
- Afmetingen behuizing
- 151 x 125 x 90 mm
- Type behuizing
- Polycarbonaat vast transparant deksel UL 94-V0
