TubeTrace met HTSX
In het kort
- 9 tot 64 W/m @ 10°C
- Tmax behoud 150°C
- Op lengte te knippen
Productomschrijving

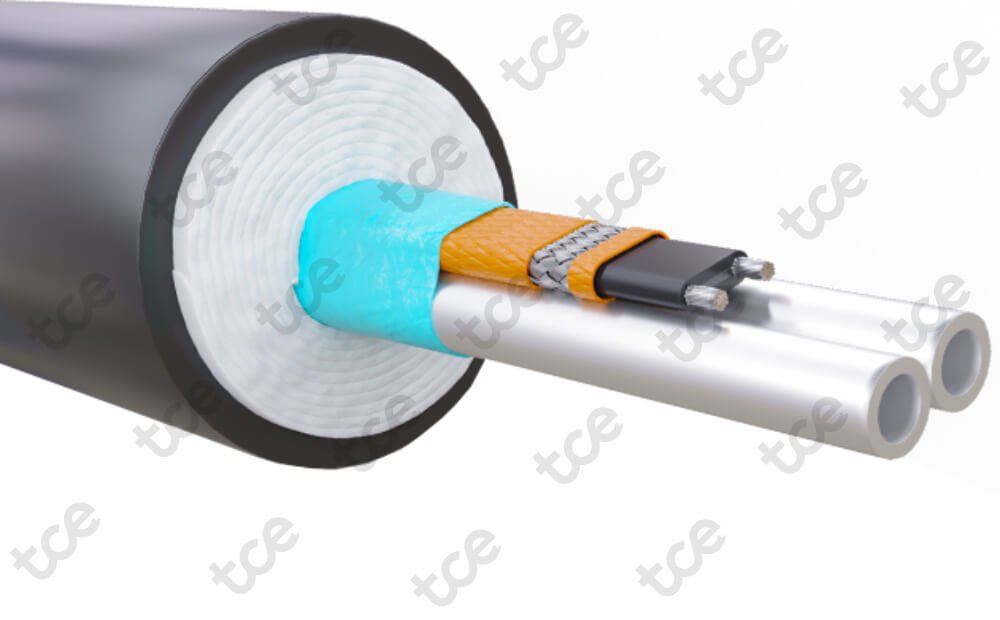

Thermon TubeTrace met HTSX zelf-regulerende verwarmingskabel, kan toegepast worden voor vorstbeveiliging en temperatuurbehoud tot 150°C in processen met stoomreiniging. Het TubeTrace systeem combineert tubing met HTSX zelf-regulerende verwarmingskabel, warmte reflecterende tape, niet-hygroscopische glasvezel isolatie en een polymeer buitenmantel, tot een complete bundel. Indien uitgeschakeld, is de HTSX verwarmingskabel is geschikt voor maximale continue blootstellingstemperaturen tot 205°C.
Thermon TubeTrace bundels met HTSX heat tracing kabels zijn gecertificeerd voor het gebruik in reguliere (niet-geclassificeerde) gebieden en in potentieel explosieve omgevingen.
Eigenschappen
- Vorstbeveiliging en temperatuurbehoud tot 150°C
- Warmteafgifte van de HTSX kabel varieert in reactie op de omgevingsomstandigheden over de gehele lengte van een circuit
- Lager risico op oververhitting van de tubing of het medium
- Lagere installatiekosten, de HTSX verwarmingskabel is op lengte te knippen en laat zich eenvoudig afwerken met minimale materiaalverliezen
- HTSX verwarmingskabel is gecertificeerd voor het gebruik in reguliere (niet-geclassificeerde) gebieden en in potentieel explosieve (geclassificeerde) omgevingen
- Polymeer buitenmantel (ATP of TPU beschikbaar)
Downloads
Datasheets
Engels (EMEA) datasheet
Engels (US) datasheet
Verkoopbrochures
Engels (EMEA) verkoopbrochure
Engels (US) verkoopbrochure
Referentietabel
Engels (EMEA) referentietabel
Engels (US) referentietabel
Installatieinstructies
Engels (EMEA) installatieinstructies
Engels (US) installatieinstructies
Certificeringen/Toelatingen
CE Ex
FM12 ATEX 0014X according to EU ATEX-directive 94/9/EC
IEC IECEx
FMG 12.0004X
FM Approvals (120 and 240 Vac US only)
Ordinary Locations
Hazardous (Classified) Locations
Class I, Division 2, Groups B, C and D
Class II, Division 2, Groups E, F and G
Class III
Canadian Standards Association
Ordinary Locations
Hazardous (Classified) Locations
Canada:
Class I, Division 1, Groups A, B, C and D
Class II, Division 1, Groups E, F and G
Class III
Ex 60079-30-1 IIC Gb
Ex 60079-30-1 IIIC Db
US:
Class I, Division 2, Groups A, B, C and D
Class II, Division 2, Groups E, F and G
Class III
Class I Zone 1 AEx 60079-30-1 IIC Gb
Class II Zone 21 AEx 60079-30-1 IIIC Db
Specificaties
Algemeen
- Fabrikant
- Thermon
- Verkoopeenheid
- Meter
Technisch
- Beschikbare uitgangsvermogens 230 Vac
- 9, 18, 28, 38, 48, 64 W/m @ 10°C
- Bedrijfsspanningen
- 110-120 of 208-277 Vac
- Tubing temperatuurbereik
- 5°C tot 150°C
- Maximale intermitterende blootstellingstemperatuur
- 250°C
- Maximale continue blootstellingstemperatuur
- 205°C (uitgeschakeld)
