IT-S45
In het kort
- Tmax 450°C
- 250 W/m
- IP20
Productomschrijving

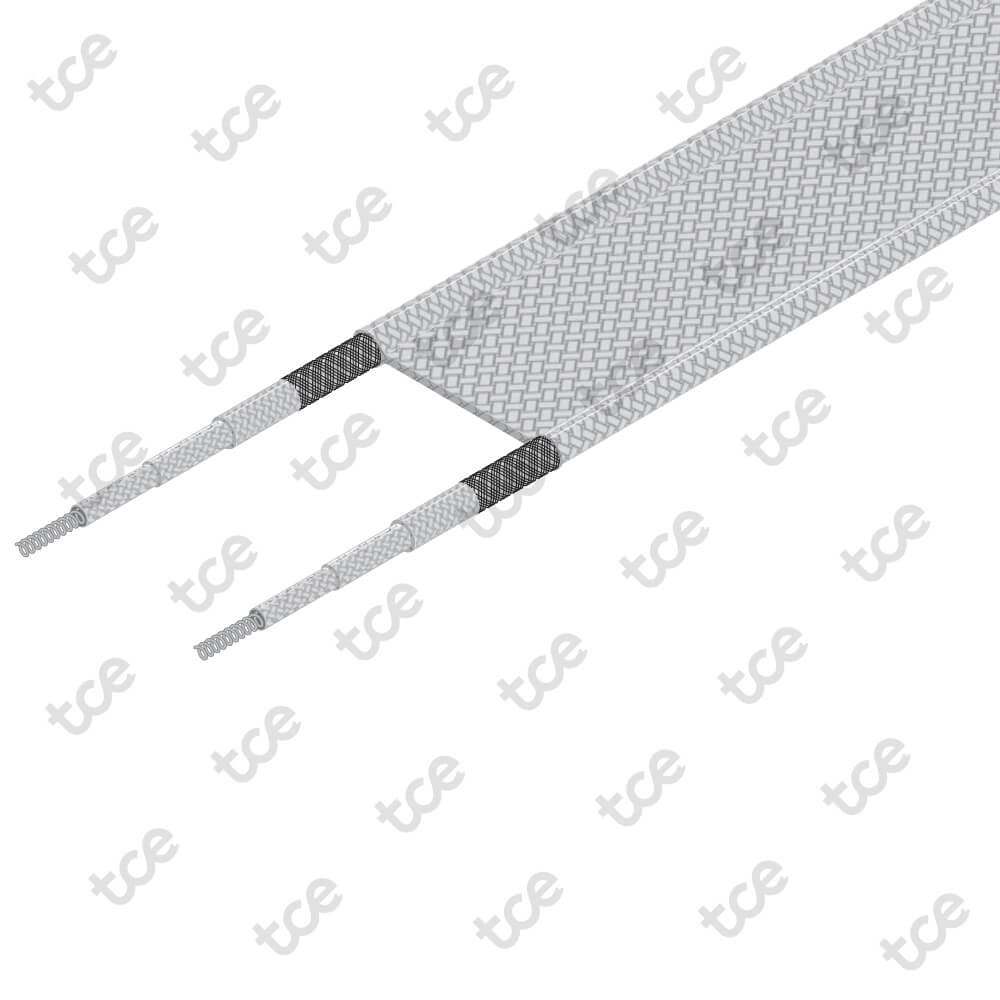

De Isopad IT-S45 serie bestaat flexibele prefab verwarmingstapes met een uitgangsvermogen van ca. 250 W/m. Deze verwarmingstapes zijn opgebouwd uit twee verwarmingsaders die geïsoleerd zijn met geweven glaszijde en vervolgens een omvlechting van een koper-nikkel legering. Als drager/afstandshouder voor beide verwarmingsaders is er een laag van geweven glaszijde gebruikt. De opbouw van het verwarmingstape zorgt ervoor dat dit tape voldoet aan de eisen voor een elektrische beschermingsklasse klasse I.
IT-S45 verwarmingstapes worden doorgaans toegepast voor het opwarmen en het compenseren van warmteverliezen op korte leidingen en kleine structuren. De verwarmingstapes zijn niet vochtbestendig en mogen daarom alleen in droge ruimtes worden gebruikt.
De temperatuur en het uitgangsvermogen dat de IT-S45 kan bereiken is afhankelijk van de toepassing. Voor nauwkeurige temperatuurregeling van dit tape is het gebruik van een geschikte temperatuurregelaar zoals de TD7000, ICON4848 of W-500 aanbevolen.
Eigenschappen
- Gemiddeld vermogen 250 W/m
- Leverbaar in standaard lengtes van 0,50 tot 5,00 meter
- Zeer geschikt voor toepassing op korte leidingen en kleine structuren
- Maximale blootstellingstemperatuur 450°C (uitgeschakeld)
- Niet geschikt voor gebruik in explosiegevaarlijke (ATEX) gebieden
- Voorzien van eindafwerking en 1,0 meter koude draad
- Nominale bedrijfsspanning 230 Vac
- IP20 beschermingsklasse
- Afwijkende lengtes en vermogens zijn op aanvraag leverbaar
| Art. Nr. | P/N | Item | Lengte ⁽¹⁾ | Voltage | Vermogen ⁽²⁾ |
|---|---|---|---|---|---|
| ISS.A02.181 | 386552-000 | IT-S45/0.5M/230V/100W/KE1.0M | 0,50 m | 230 V | 100 W |
| ISS.A02.182 | 542364-000 | IT-S45/1.0M/230V/250W/KE1.0M | 1,00 m | 230 V | 250 W |
| ISS.A02.183 | 051330-000 | IT-S45/1.5M/230V/375W/KE1.0M | 1,50 m | 230 V | 375 W |
| ISS.A02.184 | 111280-000 | IT-S45/2.0M/230V/500W/KE1.0M | 2,00 m | 230 V | 500 W |
| ISS.A02.185 | 870574-000 | IT-S45/2.5M/230V/625W/KE1.0M | 2,50 m | 230 V | 625 W |
| ISS.A02.186 | 873740-000 | IT-S45/3.0M/230V/750W/KE1.0M | 3,00 m | 230 V | 750 W |
| ISS.A02.187 | 596276-000 | IT-S45/4.0M/230V/1000W/KE1.0M | 4,00 m | 230 V | 1000 W |
| ISS.A02.188 | 932450-000 | IT-S45/5.0M/230V/1250W/KE1.0M | 5,00 m | 230 V | 1250 W |
Afwijkende lengtes, vermogens en bedrijfsspanningen zijn op aanvraag leverbaar.
⁽¹⁾ Tolerantie
<2000 mm ± (1% + 50 mm)
>2000 mm ± (2% + 100 mm)
⁽²⁾ Tolerantie ±10%
Certificeringen/Toelatingen
CE
Specificaties
Algemeen
- Fabrikant
- Chromalox
- Merk
- Isopad
- Verkoopeenheid
- Stuk
Omgevingsspecificaties
- Gebiedsclassificatie
- Ongevaarlijk, normaal gebied
- Beschermingsgraad
- IP20
- Elektrische beschermingsklasse
- Klasse I
- Maximale blootstellingstemperatuur (uitgeschakeld)
- 450°C
- Opslagtemperatuur
- -40 tot +50°C
- Minimale installatietemperatuur
- -40°C
Standaard productiematen
- Breedte
- 30 mm ±10%
- Dikte
- 5 mm ±10%
Constructie verwarmingselement
- Type
- Weerstand verwarmingskabel
- Materiaal
- Nikkel-chroom legering
- Isolatiemateriaal
- Glaszijde
- Materiaal buitenmantel
- Koper-nikkel omvlechting
Voedingsaansluiting
- Lengte aansluitkabel
- 1,0 m
- Aderdikte
- 2 x 1,0 mm²
- Maximale bedrijfstemperatuur
- 200°C
- Isolatiemateriaal
- PTFE
Technische gegevens
- Frequentie
- 50-60 Hz
- Nominale bedrijfsspanning
- 230 Vac
- Geschat vermogen per meter
- 250 W/m
- Maximale bedrijfstemperatuur
- 450°C
- Minimale buigradius
- 15 mm
- Minimale tussenafstand
- 5 mm
