L-410
In het kort
- Regeling + begrenzing
- Open einde
- 90-260 Vac (10 A)
Productomschrijving

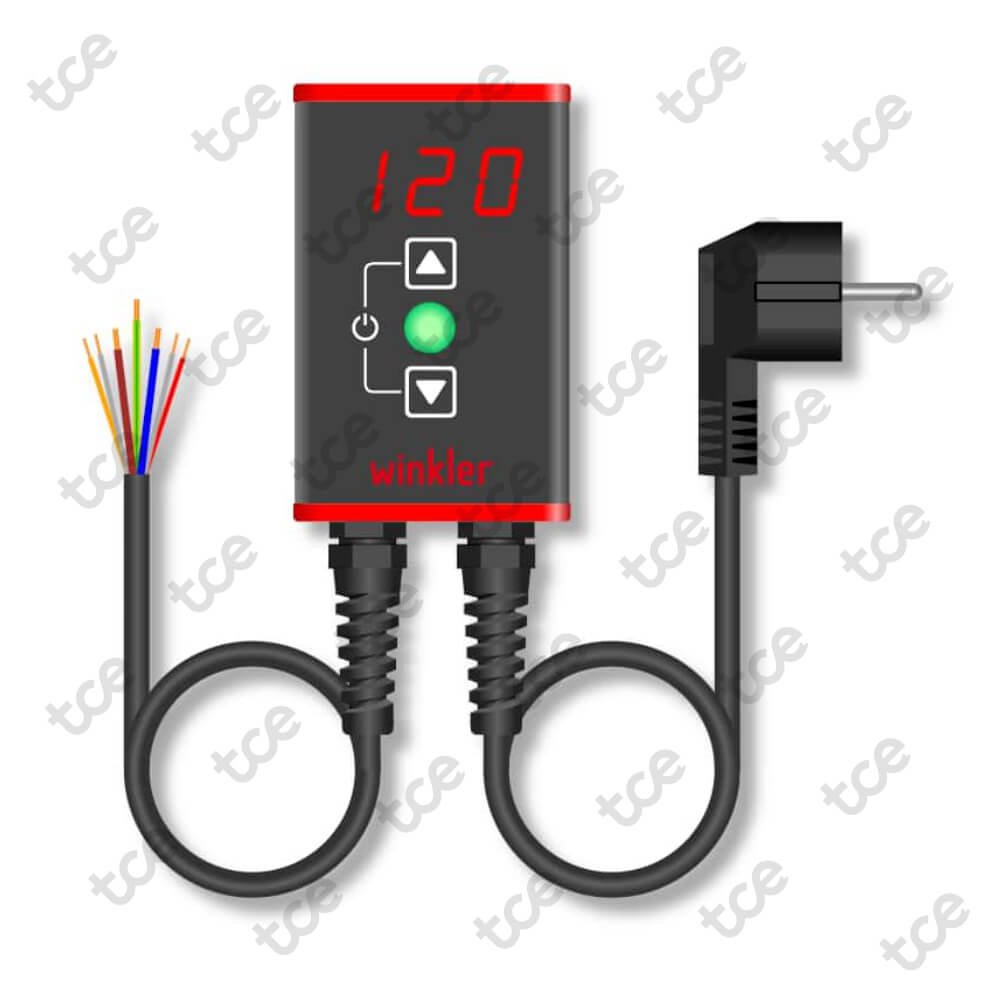

De Winkler L-410 temperatuurregelaars zijn onderdeel van de L-400 serie en onderscheiden zich door een uitgebreid aantal functies en een intuïtieve bediening. Deze uitvoering is voorzien van een 7-aderige aansluitkabel met open einde (verwarming en sensoren) en een 5 meter lange H07RN-F voedingskabel met schukostekker. Het FAT (Fast Adaptive Tuning) regelalgoritme past zich continu aan het te controleren proces aan, wat zorgt voor een nauwkeurige regeling. Het instellen van PID-parameters of het starten van een autotuningcyclus is dankzij FAT niet meer nodig. Alle functies zijn snel toegankelijk en aanpasbaar via een gebruiksvriendelijke menustructuur.
Met de geïntegreerde hybride relais-technologie biedt de Winkler W-510 een lange levensduur en blijven thermische verliezen in de behuizing van de regelaar beperkt. Een extra uitschakelrelais verkleint het risico op schade, mocht het hybride relais ooit falen. Het zelfoptimaliserende FAT regelalgoritme zorgt ervoor dat de ingestelde temperatuur snel wordt bereikt met minimale temperatuurpieken.
De status van de regelaar is op afstand eenvoudig af te lezen via de meerkleurige LED aan de voorzijde. Bovendien is de elektronica beschermd tegen overstroom en hoge thermische belasting, wat bijdraagt aan de veiligheid en efficiëntie van de Winkler W-510.
Eigenschappen
- Geavanceerd FAT-schakelalgoritme voor optimale verwarmingsprestaties
- Extra uitschakelrelais (enkelpolig) voor verhoogde veiligheid
- Eenvoudige bediening via druktoetsen en meertalige menustructuur via het verlichte LCD-scherm
- Potentiaalvrije sensoringangen die een sensorbreuk detecteren
- Extreem duurzaam door het geoptimaliseerde hybride relais voor meer dan 2,5 miljoen schakelcycli
- Compatibel met diverse verwarmingsmantels, waaronder de Winkler WODP, WODT, WOCP, WOBP, WODPK en WODBH serie
- Breed ingangsbereik van 90 tot 260 Vac (50/60 Hz)
- Maximaal schakelvermogen tot 16 A (of 10 A bij gebruik van de interne smeltzekering)
- Compatibiliteit met verschillende sensor types, waaronder Pt100, Pt1000 (2, 3 of 4-aderig), Nikkel 120, NTC 10k, NTC 100k (2-draads), en thermokoppels type K, J, E en N
- Potentiaalvrije signaaluitgang (50 mA, maximaal 45 V), contact gesloten wanneer de temperatuur binnen de tolerantie blijft
- Temperatuur op afstand (maximaal 7 meter) instelbaar en uitleesbaar via de optionele Winkler WRZF310N afstandsbediening
| Art. Nr. | P/N | Item | Max. stroom | Sensor | Ingang |
|---|---|---|---|---|---|
| WIN.A01.011 | L-410 | L-410 | 10 A | 2x Pt-100 (2-draads) | Kabel met open einde |
Downloads
Datasheet
Duits / Engels
Installatiehandleiding
Engels
Specificaties
Algemeen
- Fabrikant
- Winkler
- Verkoopeenheid
- Stuk
Technisch
- Bedrijfsspanning
- 90...260 VAC 50/60 Hz
- Maximale stroom
- 10 A
- Sensoren
- 2x Pt-100 (2-draads)
- Ingang
- Open einde
- Schakelrelais
- Hybride relais (>2,5 miljoen schakelingen)
- Zekering
- 10 A (interne zekering, niet-vervangbaar)
- Thermische beveiliging
- +85°C (elektronicatemperatuur, resetbaar)
- Schakelalgoritme
- FAT (Fast-Adaptive-Tuning)
- Bereik rond instelpunt
- ±3 K
- Display
- 3 tekens, 7 segment LED
- Bediening
- Via druktoetsen of via WRZF310N (max 7 m)
- Status LED
- 3-kleurige LED voor statusindicatie
- Omgevingstemperatuur
- -20 °C tot +50 °C
- Relatieve vochtigheid
- < 90 % niet condenserend
- Beschermingsklasse
- IP65
- Elektrische beschermingsklasse
- II
- Uitschakelingsrelais (enkelpolig)
- Onderbreekt verwarmingscircuit bij storing
- Gewicht
- 0,76 kg
- Afmetingen behuizing
- 80 x 130 x 45 mm
- Type behuizing
- Polycarbonaat
