HTSX

In het kort

  • 9 tot 64 W/m @ 10°C
  • Tmax behoud 150°C
  • 110-120, 208-277 & 480 Vac
Advies of offerte aanvragen? Wij helpen u graag verder +31 (0)183 - 201088 sales@tc-e.nl

Toepassing

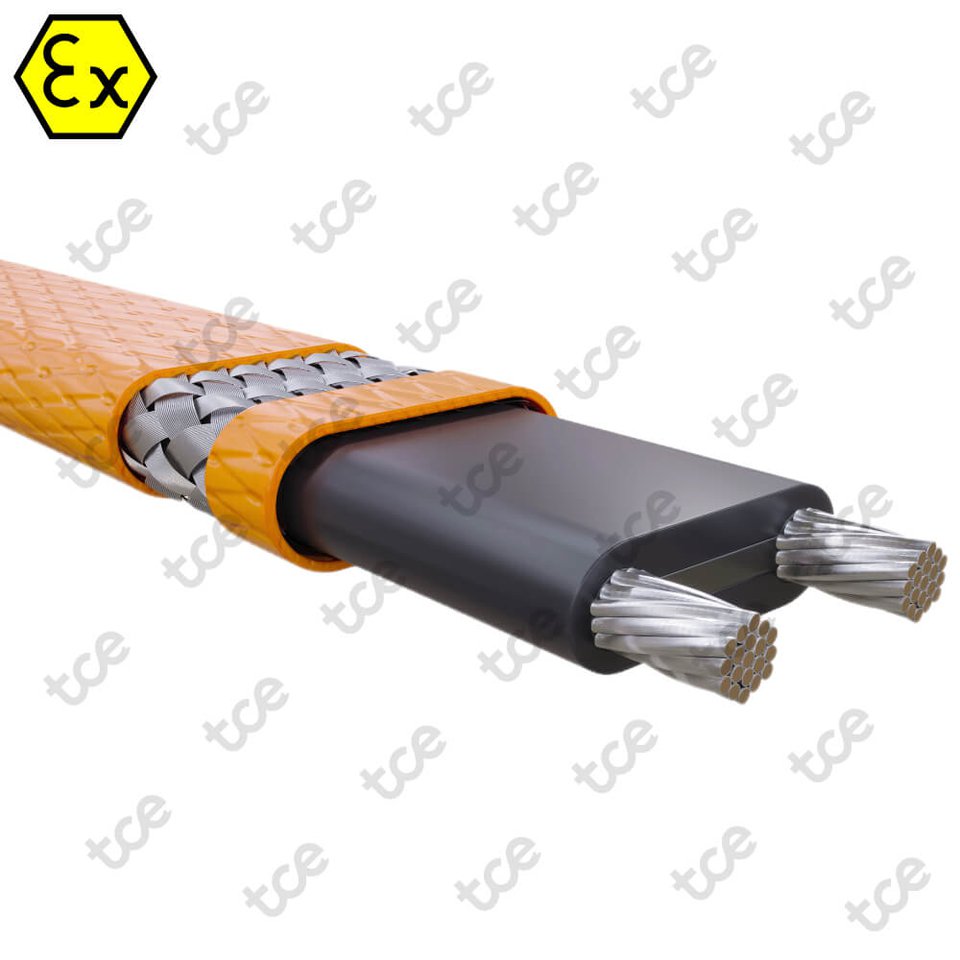

Thermon HTSX zelf-regulerende verwarmingskabels zijn ontwikkeld voor het gebruik van vorstbeveiliging en behoud van procestemperaturen tot maximaal 150°C. Deze verwarmingskabels kunnen veilig toegepast worden op leidingen, tanks, vaten en apparatuur, ook wanneer deze onderhevig zijn aan stoomreiniging. HTSX verwarmingskabels zijn geconstrueerd met behulp van Thermon's unieke en bewezen monolithische co-extrusieproces en is de marktleidende zelfregulerende heat tracing-technologie.

De warmteafgifte van de HTSX kabel varieert in reactie op de omgevingsomstandigheden over de gehele lengte van een circuit. Wanneer het warmteverlies van de geïsoleerde leiding, tank of apparatuur hoger wordt (omdat de omgevingstemperatuur daalt), stijgt de warmteafgifte van de kabel. Omgekeerd, wanneer het warmteverlies daalt (omdat de omgevingstemperatuur stijgt, of omdat product stroomt), reageert de kabel door de warmteafgifte te reduceren. Door deze zelfregelende eigenschap kan de HTSX worden overlapt zonder temperatuurverstoring van de kabel. HTSX verwarmingskabels zijn verkrijgbaar met een fluorpolymeer (FOJ) buitenmantel voor een hogere chemische weerstand tegen agressieve organische stoffen en corrosieve stoffen.

De HTSX heat tracing kabels zijn gecertificeerd voor het gebruik in reguliere (niet-geclassificeerde) gebieden en in potentieel explosieve omgevingen.

Eigenschappen

  • Bescherming tegen bevriezing van leidingen en temperatuurbehoud tot 150°C
  • Veilig en efficiënt in gebruik, uniforme leidingtemperaturen en energiebesparende technologie
  • Halfgeleidende zelf-regulerende verwarmingsmatrix zorgt voor overlappingen zonder oververhitting
  • Op maat te knippen parallelle circuits
  • Vernikkelde koperen busdraden
  • Metalen omvlechting voor aardingsdoeleinden
  • Beschikbare bedrijfsspanningen 110-120, 208-277 en 380-480 Vac
  • Wereldwijde certificeringen
  • Metermarkeringen op de buitenmantel
  • Compatibel met gebruiksvriendelijke en eenvoudig te installeren Thermon componenten
HTSX productvarianten
Art. Nr. P/N Item Uitgangsvermogen Voltage (Vac) Tmax behoud Buitenmantel
TMN.A01.025 24812 HTSX 3-2-OJ 9 W/m @ 10°C, 230 Vac 208-277 150°C Fluoropolymeer
TMN.A01.026 24832 HTSX 6-2-OJ 18 W/m @ 10°C, 230 Vac 208-277 150°C Fluoropolymeer
TMN.A01.027 24852 HTSX 9-2-OJ 28 W/m @ 10°C, 230 Vac 208-277 150°C Fluoropolymeer
TMN.A01.028 24872 HTSX 12-2-OJ 38 W/m @ 10°C, 230 Vac 208-277 150°C Fluoropolymeer
TMN.A01.029 24952 HTSX 15-2-OJ 48 W/m @ 10°C, 230 Vac 208-277 150°C Fluoropolymeer
TMN.A01.030 24972 HTSX 20-2-OJ 64 W/m @ 10°C, 230 Vac 208-277 150°C Fluoropolymeer
TMN.A01.031 24882 HTSX 10-4-OJ 33 W/m @ 10°C, 480 Vac 380-480 121°C Fluoropolymeer
TMN.A01.032 24982 HTSX 15-4-OJ 49 W/m @ 10°C, 480 Vac 380-480 121°C Fluoropolymeer
TMN.A01.033 24992 HTSX 20-4-OJ 66 W/m @ 10°C, 480 Vac 380-480 121°C Fluoropolymeer
TMN.A01.019 24802 HTSX 3-1-OJ 10 W/m @ 10°C, 120 Vac 110-120 150°C Fluoropolymeer
TMN.A01.020 24822 HTSX 6-1-OJ 20 W/m @ 10°C, 120 Vac 110-120 150°C Fluoropolymeer
TMN.A01.021 24842 HTSX 9-1-OJ 30 W/m @ 10°C, 120 Vac 110-120 150°C Fluoropolymeer
TMN.A01.022 24862 HTSX 12-1-OJ 39 W/m @ 10°C, 120 Vac 110-120 150°C Fluoropolymeer
TMN.A01.023 24942 HTSX 15-1-OJ 49 W/m @ 10°C, 120 Vac 110-120 150°C Fluoropolymeer
TMN.A01.024 24962 HTSX 20-1-OJ 66 W/m @ 10°C, 120 Vac 110-120 150°C Fluoropolymeer

Certificeringen/Toelatingen

CE
0344

Ex
Ex II 2 G D
Ex 60079-30-1 IIC T* Gb
Ex 60079-30-1 IIIC T* Db

* T3 for EPL Gb; T200°C for EPL Db for HTSX 3-2, 6-2, 9-2, 10-4, 12-2, 15-2, 15-4
* 230°C (T2) for EPL Gb; T230°C for EPL Db; for HTSX 20-2, 20-4

IEC IECEx
CSANe 20ATEX3059
IECEx CSA 20.0006

FM Approvals (alleen 120 en 240 Vac)
Ordinary Locations
Hazardous (Classified) Locations
Class I, Division 2, Groups B, C and D
Class II, Division 2, Groups E, F and G
Class III

Canadian Standards Association
Ordinary Locations
Hazardous (Classified) Locations

Canada:
Class I, Division 1, Groups A, B, C and D
Class II, Division 1, Groups E, F and G
Class III
Ex 60079-30-1 IIC Gb
Ex 60079-30-1 IIIC Db

VS:
Class I, Division 2, Groups A, B, C and D
Class II, Division 2, Groups E, F and G
Class III
Class I Zone 1 AEx 60079-30-1 IIC Gb
Class II Zone 21 AEx 60079-30-1 IIIC Db

Veelgestelde vragen over de Thermon HTSX productserie

  • Wat kost Thermon HTSX?
    De HTSX serie wordt verkocht per strekkende meter en de prijs hiervan is onder andere afhankelijk van het type en het volume, neem voor een offerte contact met ons op (tel: +31 183 20 10 88 / email: sales@tc-e.nl).
  • Wat is de levertijd van HTSX verwarmingskabels?
    De gehele HTSX serie voor 230 Vac is bij ons doorgaans uit voorraad leverbaar, neem voor grotere volumes of een actuele levertijd contact met ons op tel: +31 183 20 10 88 / email: sales@tc-e.nl.
  • In welke uitgangsvermogens is de HTSX verwarmingskabel beschikbaar?
    Thermon HTSX is leverbaar in 9, 18, 28, 38, 48 en 64 W/m bij 10°C op 230 Vac en in 10, 20, 30, 39, 49 en 66 W/m bij 10°C op 120 Vac en in 33, 49 en 66 W/m bij 10°C op 480 Vac.
  • Zijn Thermon HTSX verwarmingskabels zelf-regulerend?
    Ja, de HTSX verwarmingskabels zijn zelf-regulerend wat bekent dat de verwarmingskern het uitgangsvermogen over de gehele lengte aanpast in reactie op de omgevingsomstandigheden.
  • Kan ik Thermon HTSX op kunststof leidingen gebruiken?
    Nee, het is niet geadviseerd HTSX toe te passen op kunststof leidingen zoals PVC en HDPE leidingen.
  • Zijn HTSX verwarmingskabels geschikt voor gebruik in explosiegevaarlijke gebieden?
    Ja, de gehele HTSX serie is geschikt voor gebruik in explosiegevaarlijke gebieden o.a. volgens CE ATEX en IEC IECEx.
  • Welke varianten zijn er van de HTSX serie?
    De HTSX serie bestaat uit HTSX 3-2-OJ, HTSX 3-1-OJ, HTSX 6-2-OJ, HTSX 6-1-OJ, HTSX 9-2-OJ, HTSX 9-1-OJ, HTSX 10-4-OJ, HTSX 12-2-OJ, HTSX 12-1-OJ, HTSX 15-2-OJ, HTSX 15-1-OJ, HTSX 15-4-OJ, HTSX 20-2-OJ, HTSX 20-1-OJ en HTSX 20-4-OJ.
  • Voor welke voltages is Thermon HTSX geschikt?
    De HTSX 1-OJ serie is geschikt voor 110-120 Vac, de HTSX 2-OJ serie is geschikt voor 208-277 Vac en de HTSX 4-OJ serie is geschikt voor 380-480 Vac.
  • Wat is de maximale circuitlengte van de HTSX verwarmingskabel?
    De maximale circuitlengte is afhankelijk van verschillende factoren, o.a. bedrijfsspanning, uitgangsvermogen en het type stroomonderbreker. Een indicatie is in de datasheet te vinden, maar voor een nauwkeurige maximale circuitlengte is het geadviseerd contact op te nemen met Themon Europe (tel: +31 15 361 5370 / email: sales.support@thermon.com), TC-E of de CompuTrace calculatiesoftware te gebruiken.
  • Waar kan ik de datasheet van de Thermon HTSX kabel vinden?
    De datasheet is via deze link te openen: bekijk datasheet.
  • Waar kan ik de installatiehandleiding voor de Thermon HTSX kabel vinden?
    De installatiehandleiding is via deze link te openen: bekijk installatiehandleiding.

Specificaties

Algemeen

Fabrikant
Thermon
Verkoopeenheid
Meter

Technisch

Beschikbare uitgangsvermogens 230 Vac
9, 18, 28, 38, 48, 64 W/m @ 10°C
Beschikbare uitgangsvermogens 120 Vac
10, 20, 30, 39, 49, 66 W/m @ 10°C
Beschikbare uitgangsvermogens 480 Vac
33, 49, 66 W/m @ 10°C
Bedrijfsspanningen
110-120, 208-277 of 380-480 Vac
Maximale behoudstemperatuur
150°C (110-277 Vac) / 121°C (380-480 Vac)
Maximale intermitterende blootstellingstemperatuur
250°C (110-277 Vac) / 204°C (380-480 Vac)
Maximale continue blootstellingstemperatuur
204°C (uitgeschakeld)
Minimale installatietemperatuur
-60°C
Minimale buigradius
-15°C = 10 mm | -60°C = 32 mm
