Toepassing

Thermon hoge prestatie HPT vermogensbegrenzende verwarmingskabels zijn specifiek ontwikkeld voor behoud van procestemperaturen tot maximaal 210°C en vorstbeveiliging waar hoge behoudstemperaturen of hoge blootstellingstemperaturen vereist zijn. HPT verwarmingskabels kunnen worden geïnstalleerd op leidingen, tanks, vaten en apparatuur. Indien uitgeschakeld, zijn deze kabels bestand tegen continue blootstellingstemperaturen tot 260°C. Alle HPT verwarmingskabels hebben een fluorpolymeer (FOJ) buitenmantel die een hoge chemische weerstand biedt tegen agressieve organische stoffen en corrosieve stoffen.

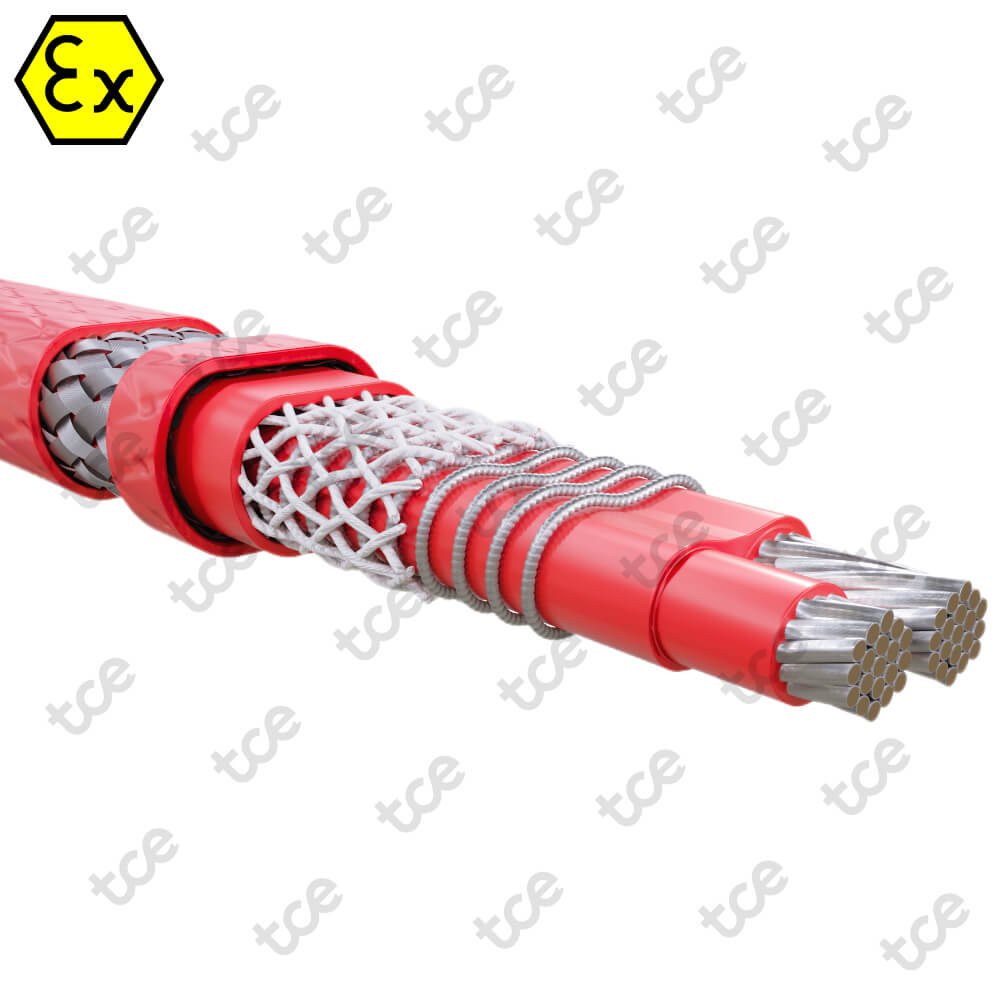

Een opgerold verwarmingselement van weerstandslegering biedt de vermogensbeperkende functie van HPT. De PTC (Positieve Temperatuur Coëfficiënt)-eigenschap vermindert het uitgaand vermogen van de kabel zodra de temperatuur van het verwarmde product stijgt, en zorgt ervoor dat de kabel overlapt kan worden tijdens de installatie. De samengestelde constructie van het verwarmingselement en vezelsubstraat, plus een extra dempingslaag van vezel, bieden een uitzonderlijk duurzame verwarmingskabel.

De HPT heat tracing kabels zijn gecertificeerd voor het gebruik in reguliere (niet-geclassificeerde) gebieden en in potentieel explosieve omgevingen.

Eigenschappen

• Bescherming tegen bevriezing van leidingen en temperatuurbehoud tot 210°C
• Maximale blootstellingstemperatuur 260°C
• Opgerold PTC verwarmingselement van weerstandslegering
• Beschikbare bedrijfsspanningen 110 tot 120, 208 tot 277 en 480 Vac
• Op maat te knippen parallelle circuits
• Metalen omvlechting voor aardingsdoeleinden
• Fluorpolymeer (FOJ) buitenmantel
• Wereldwijde certificeringen
• Compatibel met gebruiksvriendelijke en eenvoudig te installeren Thermon componenten

Downloads

Datasheets
Engels (EMEA) datasheet
Engels (US) datasheet
Engels (US) datasheet 480 Vac

Installatieinstructies
Engels (EMEA) installatieinstructies
Engels (US) installatieinstructies

Certificeringen/Toelatingen

CE Ex
II 2 G Ex 60079-30-1 IIC T6...T2 Gb
II 2 D Ex 60079-30-1 IIIC T85 °C...T300 °C Db
DEKRA 16ATEX0093

IEC IECEx
IECEx DEK 16.0046

FM Approvals
Ordinary Locations
Hazardous (Classified) Locations
Class I, Division 2, Groups B, C and D
Class II, Division 2, Groups F and G*
Class III, Divisions 1 and 2
Class I, Zones 1 and 2, AEx eb IIC; AEx tb IIIC

*CL. II, Div. 2 vereist een Thermon design review

Canadian Standards Association
Ordinary Locations
Hazardous (Classified) Locations
Class I, Divisions 1 and 2, Groups A, B, C and D
Class II, Divisions 1 and 2, Groups E, F and G
Ex eb IIC

Veelgestelde vragen over de Thermon HPT productserie

• Wat kost Thermon HPT?
  De HPT serie wordt verkocht per strekkende meter en de prijs hiervan is onder andere afhankelijk van het type en het volume, neem voor een offerte contact met ons op (tel: +31 183 20 10 88 / email: sales@tc-e.nl).

• Wat is de levertijd van HPT verwarmingskabels?
  Neem voor een actuele levertijd contact met ons op tel: +31 183 20 10 88 / email: sales@tc-e.nl.

• In welke uitgangsvermogens is de HPT verwarmingskabel beschikbaar?
  Thermon HPT is leverbaar in 15, 30, 46 en 61 W/m op 230 Vac en in 16, 33, 49 en 66 W/m op 120 Vac en in 16, 33, 49 en 66 W/m op 480 Vac.

• Zijn Thermon HPT verwarmingskabels zelf-regulerend?
  Nee, de HPT verwarmingskabels zijn parallelle vermogensbegrenzende verwarmingskabels die opgebouwd zijn uit verwarmingszones en een combinatie vormen van zelf-regulerende en contant vermogen kabels.

• Kan ik Thermon HPT op kunststof leidingen gebruiken?
  Nee, het is niet geadviseerd HPT toe te passen op kunststof leidingen zoals PVC en HDPE leidingen.

• Zijn HPT verwarmingskabels geschikt voor gebruik in explosiegevaarlijke gebieden?
  Ja, de gehele HPT serie is geschikt voor gebruik in explosiegevaarlijke gebieden o.a. volgens CE ATEX en IEC IECEx.

• Welke varianten zijn er van de HPT serie?
  De HPT serie bestaat uit HPT 5-2-OJ, HPT 5-1-OJ, HPT 5-4-OJ, HPT 10-2-OJ, HPT 10-1-OJ, HPT 10-4-OJ, HPT 15-2-OJ, HPT 15-1-OJ, HPT 15-4 OJ, HPT 20-2-OJ, HPT 20-1-OJ en HPT 20-4-OJ.

• Voor welke voltages is Thermon HPT geschikt?
  De HPT 1-OJ serie is geschikt voor 110-120 Vac, de HPT 2-OJ serie is geschikt voor 208-277 Vac en de HPT 4-OJ serie is geschikt voor 480 Vac.

• Wat is de maximale circuitlengte van de HPT verwarmingskabel?
  De maximale circuitlengte is afhankelijk van verschillende factoren, o.a. bedrijfsspanning, uitgangsvermogen en het type stroomonderbreker. Een indicatie is in de datasheet te vinden, maar voor een nauwkeurige maximale circuitlengte is het geadviseerd contact op te nemen met Themon Europe (tel: +31 15 361 5370 / email: sales.support@thermon.com), TC-E of de CompuTrace calculatiesoftware te gebruiken.

• Waar kan ik de datasheet van de Thermon HPT kabel vinden?
  De datasheet is via deze link te openen: bekijk datasheet.

• Waar kan ik de installatiehandleiding voor de Thermon HPT kabel vinden?
  De installatiehandleiding is via deze link te openen: bekijk installatiehandleiding.
