IPS
In het kort
- 15, 30, 50, 100 en 150 W/m
- Tmax behoud 36-350°C
- 220-277 Vac
Toepassing
Quintex Quintherm IPS parallelle constant vermogen zone verwarmingskabels kunnen worden toegepast voor vorstbescherming of temperatuurbehoud van leidingen, tanks en vaten. Deze verwarmingskabels kunnen op locatie op lengte worden geknipt en zijn een interessant alternatief voor mineraal geïsoleerde verwarmingskabels in situaties waar de op lengte te knippen eigenschap of de mogelijkheid veld gemaakte afwerkingen gewenst zijn. IPS verwarmingskabels zijn goedgekeurd en gecertificeerd voor gebruik explosiegevaarlijke, corrosieve en ongevaarlijke omgevingen conform wereldwijde normen.
Vanwege het speciale ontwerp met verwarmingszones is er geen extra koud einde benodigd. Vanaf het knippunt tot het volgende verbindingspunt van de verwarmingsdraad blijft de verwarmingskabel koud en dient deze als koud einde.
Installeren van Quintherm IPS verwarmingskabels is snel en eenvoudig en vereist weinig speciale vaardigheden of gereedschap. Voor het maken van veilige voedingsaansluitingen en eindafwerkingen heeft Quintex diverse aansluitsets, eindafwerkingen, laag profiel lassen en voedingsaansluitingen in het assortiment.

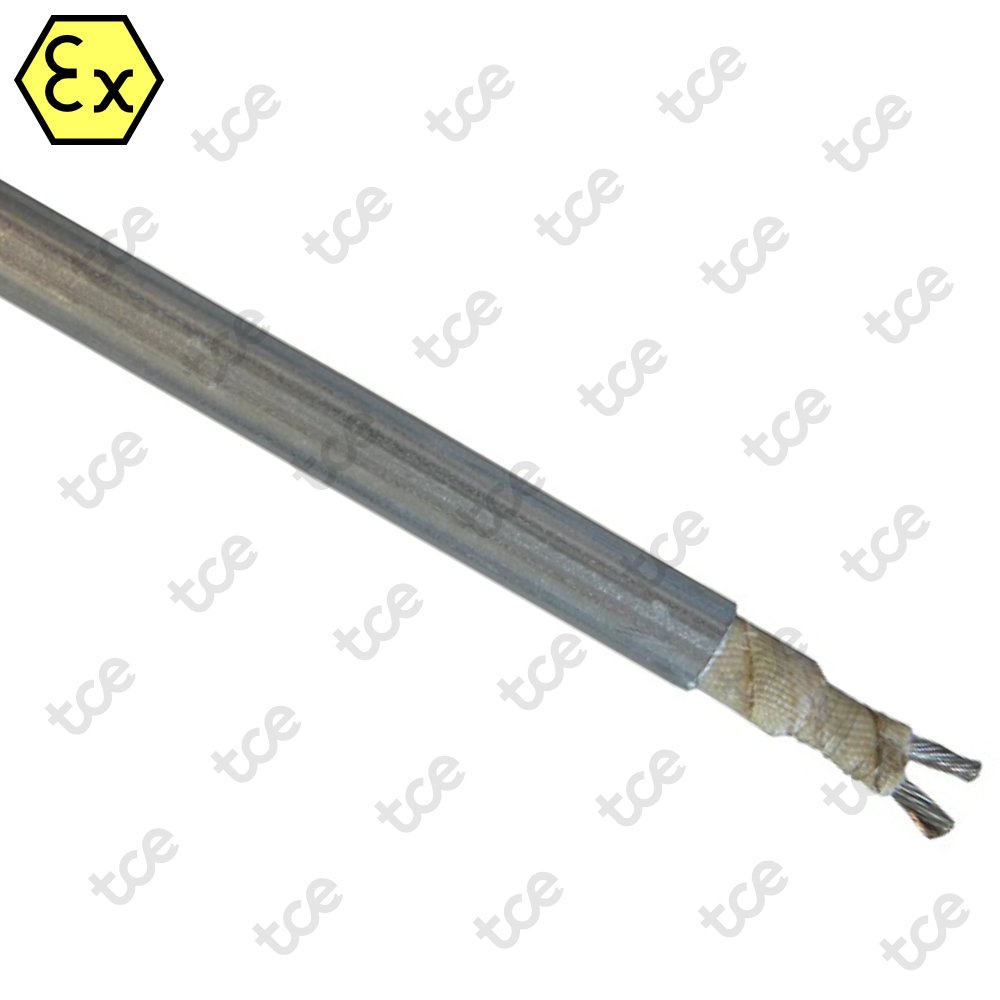

De verwarmingskabels zijn omhuld met een continue aluminium extrusie voor maximale mechanische sterkte, zelfs na ernstige processtoringen.
Eigenschappen
- Geschikt voor continue blootstellingstemperaturen tot 500°C
- Kan op locatie op lengte worden geknipt voor minimaal knipverlies
- Uitgangsvermogens tot 150 W/m
- Compleet assortiment aan aansluit- en verbindingscomponenten beschikbaar
- Bedrijfspanning 220-277 Vac, 110-120 Vac beschikbaar op aanvraag
| Art. Nr. | Item | Uitgangsvermogen | Voltage | Tmax behoud | Buitenmantel |
|---|---|---|---|---|---|
| QTX.A01.052 | IPS152A/QX | 10 W/m | 220-277 Vac | 350°C (non-Ex) | Aluminium |
| QTX.A01.053 | IPS302A/QX | 30 W/m | 220-277 Vac | 323°C (non-Ex) | Aluminium |
| QTX.A01.054 | IPS502A/QX | 50 W/m | 220-277 Vac | 276°C (non-Ex) | Aluminium |
| QTX.A01.055 | IPS702A/QX | 70 W/m | 220-277 Vac | 140°C (non-Ex) | Aluminium |
| QTX.A01.056 | IPS1002A/QX | 100 W/m | 220-277 Vac | 140°C (non-Ex) | Aluminium |
| QTX.A01.057 | IPS1502A/QX | 150 W/m | 220-277 Vac | 36°C (non-Ex) | Aluminium |
Certificeringen/Toelatingen
ATEX, IECEx en EAC
Specificaties
Algemeen
- Fabrikant
- Quintex
- Verkoopeenheid
- Meter
Technisch
- Beschikbare uitgangsvermogens 230 Vac
- 15, 30, 50, 70, 100 en 150 W/m
- Bedrijfsspanning
- 220-277 Vac
- Maximale continue blootstellingstemperatuur
- 500°C
- Minimale installatietemperatuur
- -40°C
- Minimale bedrijfstemperatuur
- -65°C
- Aderdikte
- 3,0 mm²
- Temperatuurklasse
- T1-T5 (zie datasheet)
- Nominale afmetingen
- 10,0 x 7,0 mm
- Gewicht
- 0,165 kg per meter
- Minimale buigradius
- 25 mm
