ILH
In het kort
- 15 tot 75 W/m @ 10°C
- Tmax behoud 200°C
- 220-277 Vac
Toepassing

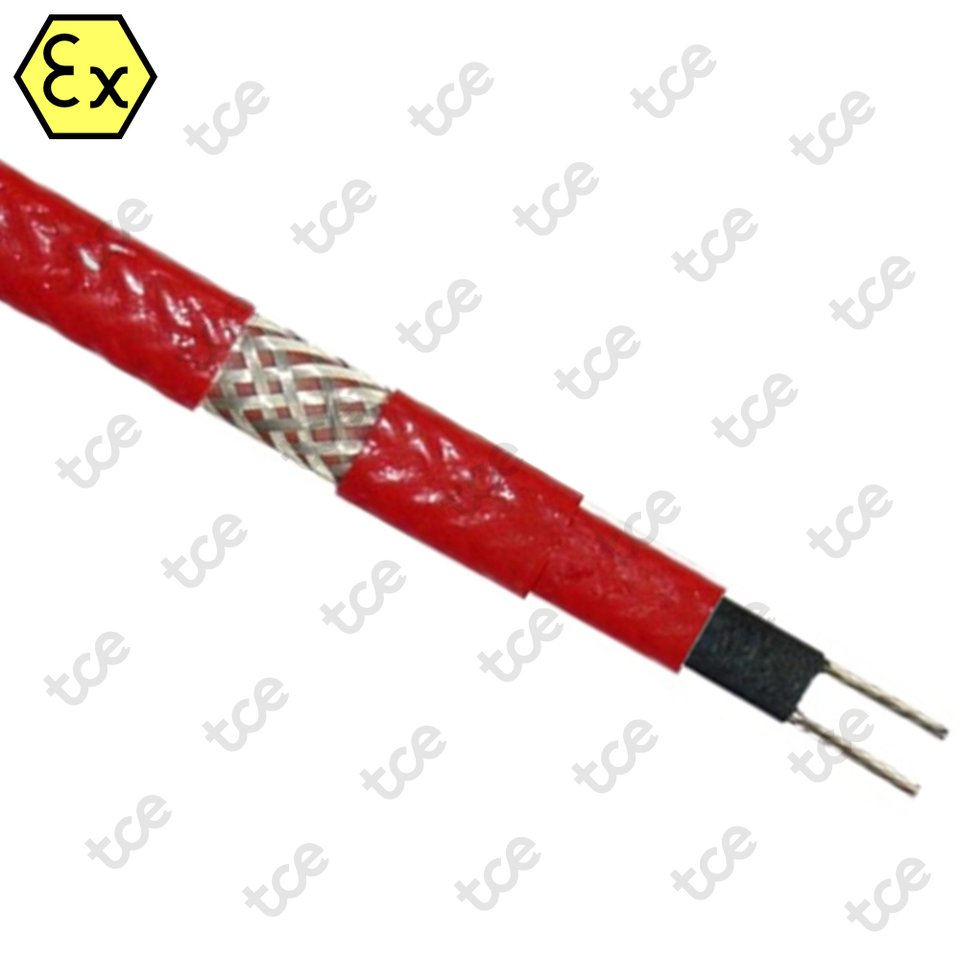

Quintex Quintherm ILH zelf-regulerende verwarmingskabels zijn geschikt voor industriële en commerciële omgevingen en kunnen worden toegepast voor vorstbescherming of temperatuurbehoud van leidingen, tanks en vaten in de farmaceutische en chemische industrie. Deze verwarmingskabels zijn geschikt voor toepassingen tot maximaal 200°C behoudstemperatuur die mogelijk onderheving zijn aan stoomreiniging.
Het circuitontwerp van deze verwarmingskabels is eenvoudig want de verwarmingskabels kunnen op locatie op lengte worden geknipt. ILH verwarmingskabels zijn goedgekeurd en gecertificeerd voor gebruik explosiegevaarlijke, corrosieve en ongevaarlijke omgevingen conform wereldwijde normen.
De zelf-regulerende eigenschappen verbeteren de veiligheid en betrouwbaarheid. Quintherm ILH verwarmingskabels zullen niet oververhit raken of doorbranden, zelfs niet bij overlappingen. Het uitgangsvermogen wordt automatisch aangepast in reactie op de leiding- of oppervlaktetemperatuur.
Installeren van Quintherm ILH verwarmingskabels is snel en eenvoudig en vereist geen speciaal gereedschap of speciale vaardigheden. Voor het maken van veilige voedingsaansluitingen en eindafwerkingen heeft Quintex diverse aansluitsets, eindafwerkingen, laag profiel lassen en voedingsaansluitingen in het assortiment.
Eigenschappen
- Uitgangsvermogen past zich automatisch aan in reactie op de leiding- of oppervlaktetemperatuur
- Kan op locatie op lengte worden geknipt voor minimaal knipverlies
- Geschikt voor behoudstemperaturen tot 200°C
- Standaard leverbaar met fluoropolymeer buitenmantel
- Compleet assortiment aan aansluit- en verbindingscomponenten beschikbaar
- Zal niet oververhit raken of doorbranden, zelfs niet bij overlappingen
- Bedrijfspanning 220-277 Vac, 110-120 Vac beschikbaar op aanvraag
| Art. Nr. | Item | Uitgangsvermogen @ 10°C | Voltage | Tmax behoud | Buitenmantel |
|---|---|---|---|---|---|
| QTX.A01.019 | ILH152CF/QX | 15 W/m | 220-277 Vac | 200°C | Fluoropolymeer |
| QTX.A01.020 | ILH302CF/QX | 30 W/m | 220-277 Vac | 200°C | Fluoropolymeer |
| QTX.A01.021 | ILH452CF/QX | 45 W/m | 220-277 Vac | 200°C | Fluoropolymeer |
| QTX.A01.022 | ILH602CF/QX | 60 W/m | 220-277 Vac | 200°C | Fluoropolymeer |
| QTX.A01.023 | ILH752CF/QX | 75 W/m | 220-277 Vac | 200°C | Fluoropolymeer |
Opties
- ILH../Qx verwarmingskabel zonder omvlechting of buitenmantel (enkel voor non-Ex toepassingen)
- ILH..C/Qx verwarmingskabel met omvlechting van vernikkeld koper voor mechanische bescherming of toepassingen waar het getracete apparaat geen effectief aardpad levert zoals kunststof of niet-metalen leidingen of oppervlakken
- ILH..CF/Qx erwarmingskabel met omvlechting van vernikkeld koper en fluoropolymeer buitenmantel voor extra mechanische en agressieve chemicaliën bescherming
Certificeringen/Toelatingen
ATEX, IECEx en EAC
| Type | Nom. afmetingen (mm) | Gewicht (kg/m) | Min. buigradius (mm) | Wartel |
|---|---|---|---|---|
| ILH.. | 9,55 x 3,35 | 0,069 | 20 | M20 |
| ILH..C | 10,55 x 4,35 | 0,104 | 30 | M20 |
| ILH..CF | 11,45 x 5,25 | 0,134 | 35 | M20 |
Specificaties
Algemeen
- Fabrikant
- Quintex
- Verkoopeenheid
- Meter
Technisch
- Beschikbare uitgangsvermogens 230 Vac
- 15, 30, 45, 60 en 75 W/m @ 10°C
- Bedrijfsspanning
- 220-277 Vac
- Maximale blootstellingstemperatuur (ingeschakeld)
- 200°C
- Maximale blootstellingstemperatuur (uitgeschakeld)
- 225°C
- Minimale installatietemperatuur
- -40°C
- Minimale bedrijfstemperatuur
- -65°C
- Aderdikte
- 1,1 mm²
- Maximale weerstand omvlechting
- ≤ 18,2 Ω/km
- Temperatuurklasse
- T3 tot ILH60/ T2 vanaf ILH75
