IRM1Ex / IRM2Ex
In het kort
- Omgevingsthermostaat
- +4...+11°C / 16A
- ATEX, IECEx, EAC
Toepassing

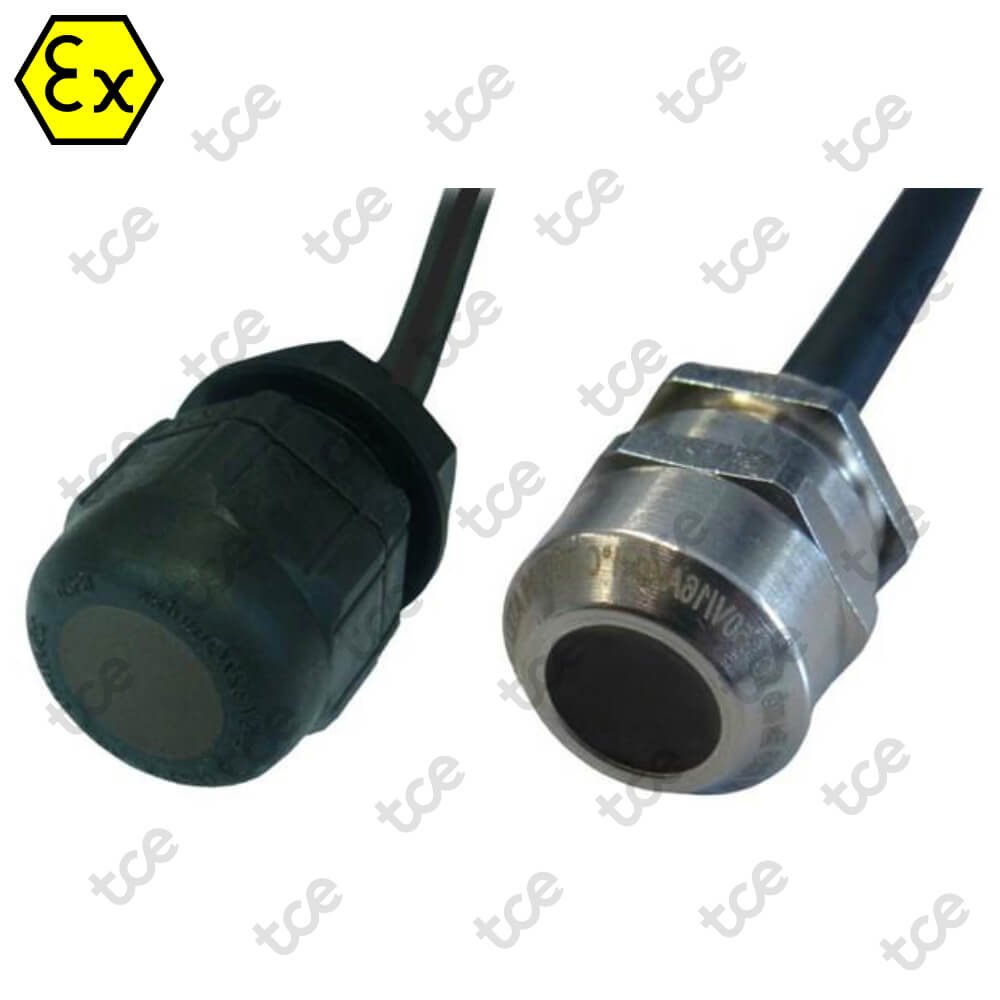

De Quintex IRM1Ex en IRM2Ex serie bestaat uit compacte omgevingsthermostaten met vaste instelling. Deze thermostaten zijn geschikt voor gebruik als vorstbeveiligingsthermostaat in combinatie met heat tracing kabel of verwarmingsplaten. Het schakelcontact is ingegoten in een M20x1,5 kunststof kabelwartel voor de IRM1Ex serie en een metalen kabelwartel voor de IRM2Ex en heeft een schakelvermogen tot 16 A. De kabelwartel is geschikt voor montage in de M20 opening van een Ex e lasdoos waarmee lasdozen eenvoudig omgebouwd kunnen worden tot omgevingsthermostaat voor gebruik in explosiegevaarlijke omgvingen. Standaard schakelt het thermostaat in bij +4°C en uit bij +11°C, maar op aanvraag zijn afwijkende schakelpunten en draadlengtes mogelijk.
Zowel de IRM1Ex als de IRM2Ex zijn leverbaar als enkel de M20 kabelwartel met borgmoer voor aansluiting op een eigen lasdoos of als variant ingebouwd in een Quintex AG GRP Ex lasdoos met 2x M20 of 1x M25 en 2x M20 wartel.
Eigenschappen
- Compact ontwerp
- Hoge schakelcapaciteit
- IP68 beveiligingsklasse
- Smalle schakelhysterese
- Verschillende temperatuurbereiken beschikbaar
| Art. Nr. | Item | Omschrijving | Schakelpunt (in...uit) |
|---|---|---|---|
| QTX.A20.058 | IRM1Ex/200 | M20 kunststof kabelwartel, 200 mm kabellengte | 4°C..+11°C |
| QTX.A20.059 | IRM1Ex/400 | M20 kunststof kabelwartel, 400 mm kabellengte | 4°C..+11°C |
| QTX.A20.060 | IRM1Ex/1000 | M20 kunststof kabelwartel, 1000 mm kabellengte | 4°C..+11°C |
| QTX.A20.061 | IRM1Ex/3000 | M20 kunststof kabelwartel, 3000 mm kabellengte | 4°C..+11°C |
| QTX.A20.062 | IRM1Ex/AG mini | IRM1Ex in GRP behuizing 110x75x55 mm met 2,5 mm² klemmen, 2x M20 | 4°C..+11°C |
| QTX.A20.063 | IRM1Ex/AG | IRM1Ex in GRP behuizing 122x120x90 mm met 2,5 mm² klemmen, 1x M25 + 2x M20 | 4°C..+11°C |
| QTX.A20.064 | IRM2Ex/200 | M20 metalen kabelwartel, 200 mm kabellengte | 4°C..+11°C |
| QTX.A20.065 | IRM2Ex/400 | M20 metalen kabelwartel, 400 mm kabellengte | 4°C..+11°C |
| QTX.A20.066 | IRM2Ex/1000 | M20 metalen kabelwartel, 1000 mm kabellengte | 4°C..+11°C |
| QTX.A20.067 | IRM2Ex/3000 | M20 metalen kabelwartel, 3000 mm kabellengte | 4°C..+11°C |
| QTX.A20.068 | IRM2Ex/AG mini | IRM2Ex in GRP behuizing 110x75x55 mm met 2,5 mm² klemmen, 2x M20 | 4°C..+11°C |
| QTX.A20.069 | IRM2Ex/AG | IRM2Ex in GRP behuizing 122x120x90 mm met 2,5 mm² klemmen, 1x M25 + 2x M20 | 4°C..+11°C |
Certificeringen/Toelatingen
ATEX, IECEx en EAC
Markering:
Ex II 2G Ex mb IIC T4 Gb
Ex II 2D Ex tb IIIC T100°C Db IP68
Specificaties
Algemeen
- Fabrikant
- Quintex
- Verkoopeenheid
- Stuk
Technisch
- Nominaal voltage
- Maximaal 250 V AC
- Nominale stroom
- Maximaal 16 A
- Schakelcontact
- 1x NC
- Schakelpunten
- +4°C aan; +11°C uit
- Temperatuurklasse
- T6 to T4
- Schakeltolerantie
- +/- 3K
- Beveiligingsklasse
- IP68
- Aansluitkabel
- 3x 1,5 mm²
- Kabelwartel
- M20x1,5
- Materiaal
- Kunststof (IRM1Ex) / Metaal (IRM2Ex)
