IRM1/...
In het kort
- Omgevingsthermostaat
- +4...+11°C / 16A
- CE
Toepassing

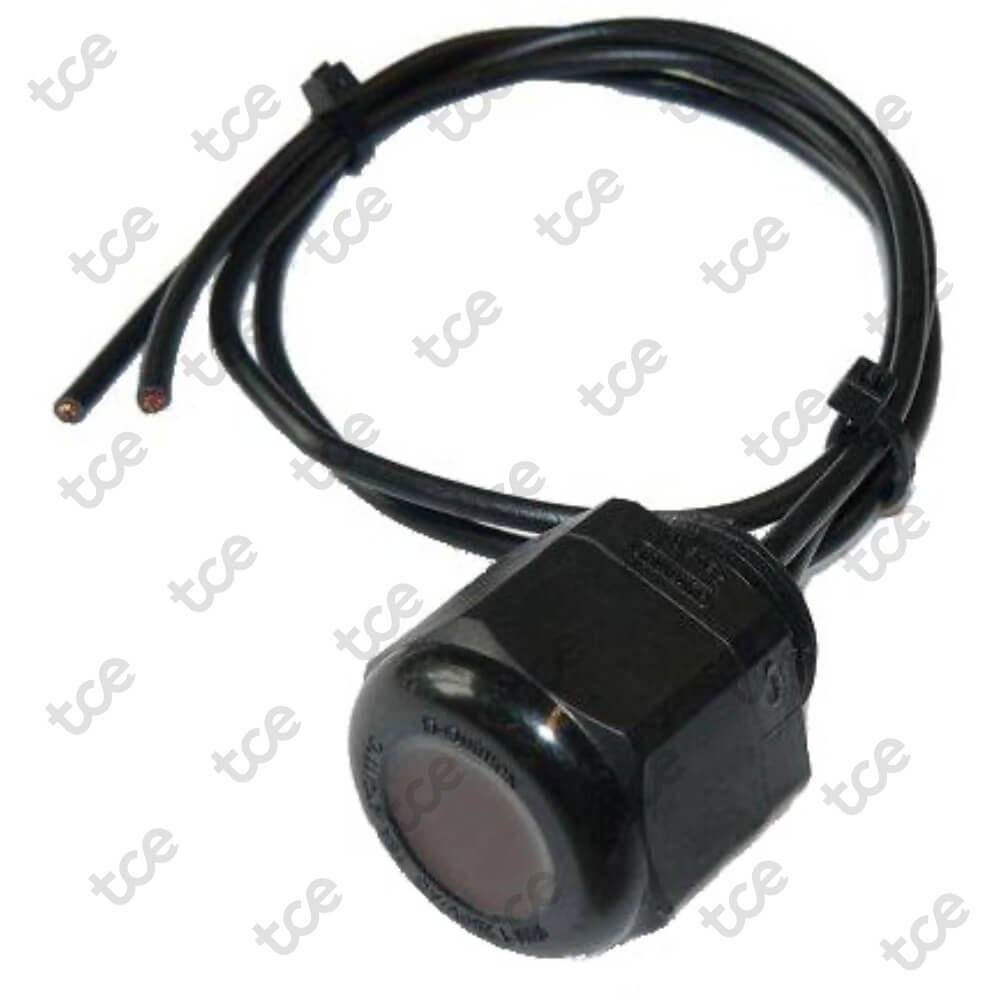

De Quintex IRM1 serie bestaat uit compacte omgevingsthermostaten met vaste instelling. Deze thermostaten zijn geschikt voor gebruik als vorstbeveiligingsthermostaat in combinatie met heat tracing kabel of voor bescherming in schakelkasten en behuizingen. Het schakelcontact is ingegoten in een M20x1,5 kabelwartel en heeft een schakelvermogen tot 16 A. De kabelwartel wordt geleverd inclusief nylon borgmoer voor bevestiging in de M20 opening van de lasdoos waarmee lasdozen eenvoudig omgebouwd kunnen worden tot omgevingsthermostaat. Standaard schakelt het thermostaat in bij +4°C en uit bij +11°C, maar op aanvraag zijn afwijkende schakelpunten en draadlengtes mogelijk.
IRM1 is leverbaar als enkel de M20 kabelwartel met borgmoer voor aansluiting op een eigen lasdoos of als variant ingebouwd in een Quintex AG lasdoos met 2x M20 ingang (voeding + verwarmingscircuit).
Eigenschappen
- Robuust en compact ontwerp
- 16 A/230 V AC schakelcapaciteit
- IP66/68 beveiligingsklasse
- Smalle schakelhysterese
- Verschillende temperatuurbereiken beschikbaar
- Aangepaste kabellengte beschikbaar
| Art. Nr. | Item | Omschrijving | Schakelpunt (in...uit) |
|---|---|---|---|
| QTX.A20.054 | IRM1/400 | M20 kabelwartel, 400 mm kabellengte | 4°C..+11°C |
| QTX.A20.055 | IRM1/1600 | M20 kabelwartel, 1600 mm kabellengte | 4°C..+11°C |
| QTX.A20.056 | IRM1AG | IRM1 in polycarbonaat behuizing 80x80x52 mm met 2,5 mm² klemmen, 2x M20 | 4°C..+11°C |

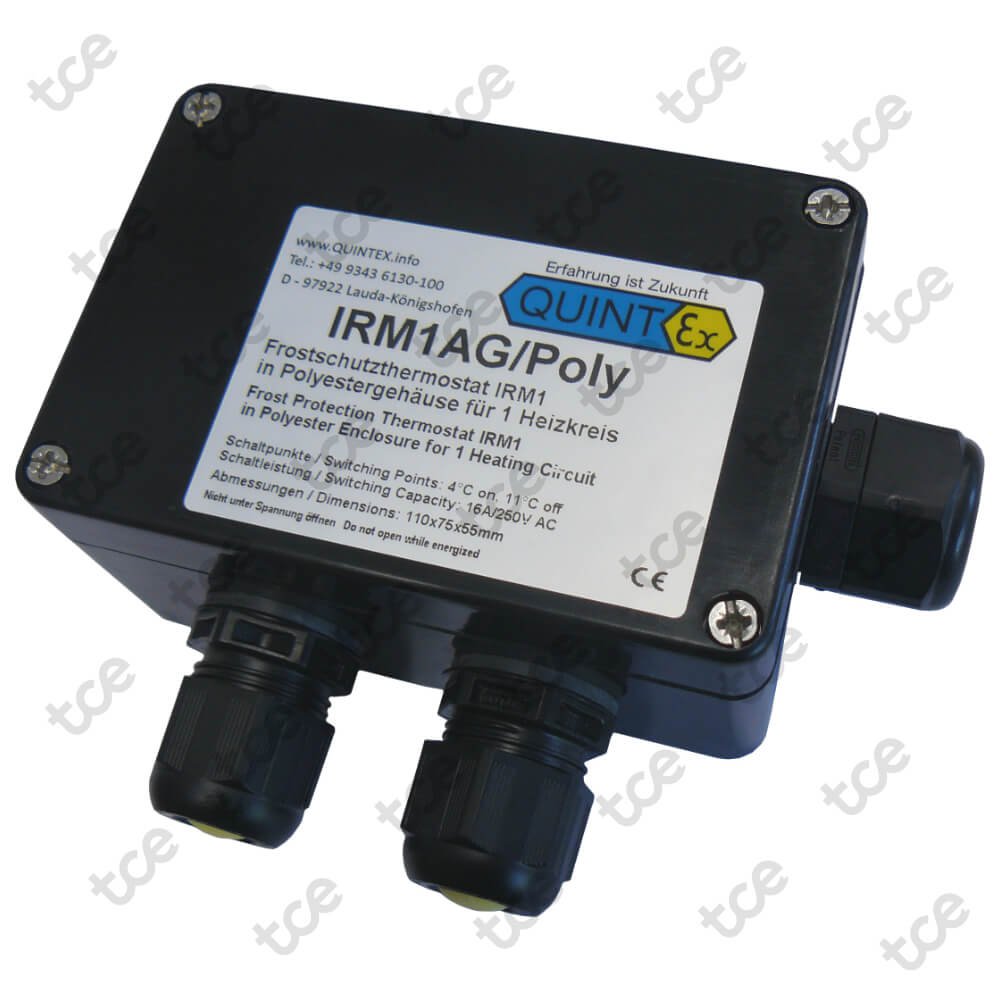

| QTX.A20.057 | IRM1AG/Poly | IRM1 in GRP behuizing 80x80x52 mm met 2,5 mm² klemmen, 2x M20 | 4°C..+11°C |
Certificeringen/Toelatingen
CE
Specificaties
Algemeen
- Fabrikant
- Quintex
- Verkoopeenheid
- Stuk
Technisch
- Nominaal voltage
- Maximaal 250 V AC
- Nominale stroom
- Maximaal 16 A
- Schakelcontact
- 1x NC
- Schakelpunten
- +4°C aan; +11°C uit
- Schakeltolerantie
- +/- 3K
- Kabelwartel
- M20x1,5
- Materiaal
- PVDF
- Afmetingen
- lengte 30 mm x Ø 22 mm
- Afmetingen vlak
- 24 mm
- Aansluitkabel
- 2x 1,5 mm²
- Materiaal
- Radox 125
- Lengte
- 400 mm/1600 mm (andere lengtes op aanvraag)
- Beveiligingsklasse
- IP66/68
- Omgevingstemperatuur
- -50...+125°C
