IR2M…Ex
In het kort
- Oppervlaktethermostaat
- -20..+500°C / 16A
- ATEX, IECEx, EAC
Toepassing

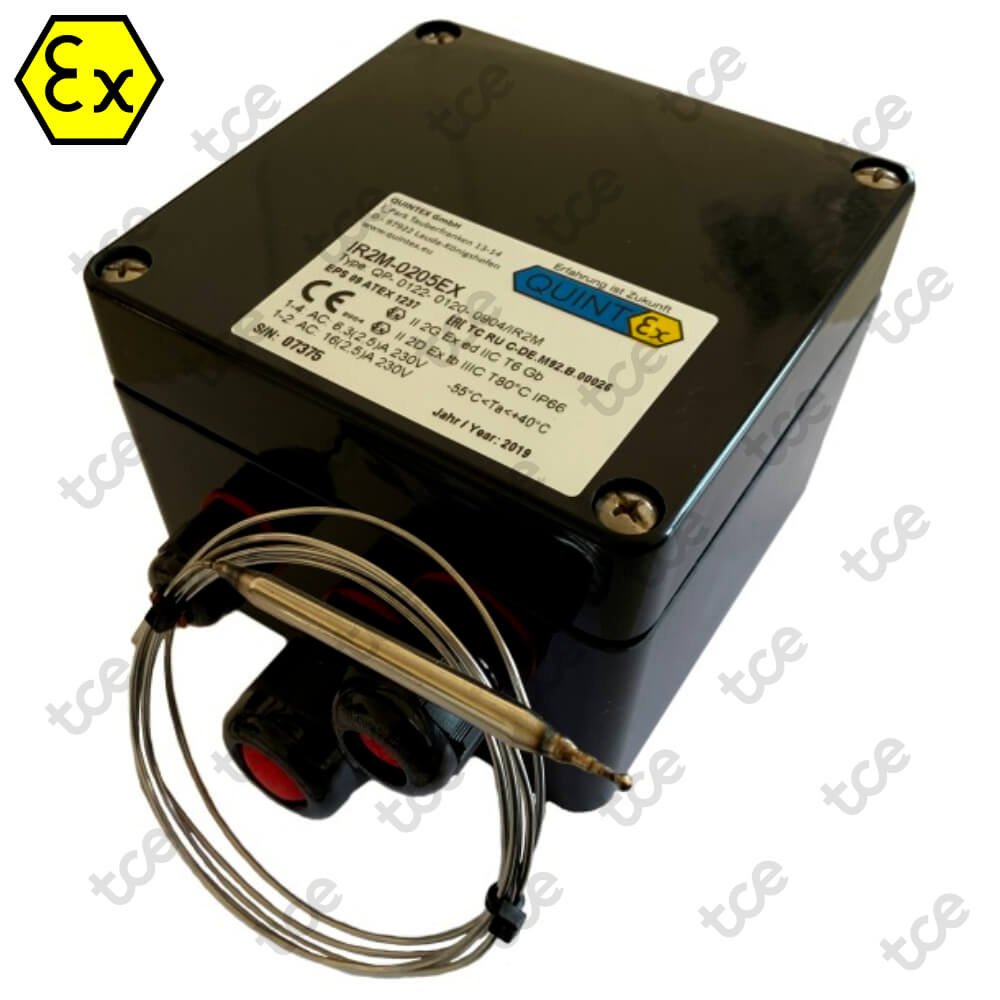

De Quintex IR2M…Ex serie bestaat uit mechanische 2-punts oppervlaktethermostaten met een capillaire.
Deze thermostaten zijn leverbaar in een robuuste glasvezelversterkte polyester behuizing en worden gebruikt voor het aansluiten van zelf-regulerende en enkeladerige verwarmingskabels. IR2M…Ex thermostaten zijn gecertificeerd voor gebruik in explosiegevaarlijke omgevingen en hebben een maximaal schakelvermogen tot 16 A.
De thermostaten zijn in verschillende temperatuurbereiken leverbaar en schakelen het verwarmingscircuit uit bij het bereiken van de ingestelde temperatuur.
Eigenschappen
- Compact ontwerp
- Schakelcapaciteit tot 16 A/230 V
- Aderdikte 4/6 mm²
- Sensordiameter 4 of 6 mm
- Bestand tegen agressieve omgevingen
| Art. Nr. | Item | Temperatuurbereik |
|---|---|---|
| QTX.A20.004 | IR2M-0205Ex | -20°C..+50°C |
| QTX.A20.005 | IR2M0012Ex | 0°C..+120°C |
| QTX.A20.006 | IR2M0019Ex | 0°C..+190°C |
| QTX.A20.007 | IR2M0630Ex | +60°C..+300°C |
| QTX.A20.008 | IR2M1450Ex | +140°C..+500°C |
| Uitvoering | IR2M-0205Ex | IR2M0012Ex | IR2M0019Ex | IR2M0630Ex | IR2M1450Ex |
|---|---|---|---|---|---|
| Temperatuurbereik (°C) | -20…50 | 0…120 | 0…190 | 60…300 | 140…500 |
| Voltage (V AC) | 230 | 230 | 230 | 230 | 230 |
| Maximale stroom (A) | 16 | 16 | 16 | 16 | 16 |
| Schakelverschil (% volledige schaalwaarde) | 7 | 7 | 7 | 7 | 7 |
| Maximale sensortemperatuur (°C) | 80 | 145 | 220 | 345 | 530 |
| Beveiligingsklasse | IP66 | IP66 | IP66 | IP66 | IP66 |
| Lengte capillaire (mm) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Diameter capillaire (mm) | 6 | 4 | 4 | 6 | 6 |
| Afmetingen (mm) | 122 x 120 x 90 | 122 x 120 x 90 | 122 x 120 x 90 | 122 x 120 x 90 | 122 x 120 x 90 |
| Kabelwartels M20/M25 | 1/1 | 1/1 | 1/1 | 1/1 | 1/1 |
| Kabeldiameter M20/M25 (mm) | 7-13 / 12-17 | 7-13 / 12-17 | 7-13 / 12-17 | 7-13 / 12-17 | 7-13 / 12-17 |
| Aderdikte (mm²) | 4/6 | 4/6 | 4/6 | 4/6 | 4/6 |
| Gewicht (kg) | 1,2 | 1,2 | 1,2 | 1,2 | 1,2 |
Certificeringen/Toelatingen
ATEX, IECEx en EAC
Markering:
Ex II 2G Ex ed IIC T6
Ex II 2D Ex tb IIIC T80°C IP66
Specificaties
Algemeen
- Fabrikant
- Quintex
- Verkoopeenheid
- Stuk
Technisch
- Minimale omgevingstemperatuur
- -55°C
- Schakelcapaciteit
- 16A/230V
- Materiaal
- Glasvezelversterkt polyester
- Beveiligingsklasse
- IP66
- Temperatuurklasse
- T6 bij +50°C
