IAL3Ex MK.. (F)
In het kort
- Laag profiel verbindingskits
- ILLw, ILM, ILMw
- ATEX, IECEx, EAC
Toepassing
Quintex IAL3Ex MK.. (F) warmtekrimpende afwerk- en verbindingssets zijn flexibel en ruimtebesparend en kunnen worden toegepast in explosiegevaarlijke (ATEX) omgevingen.

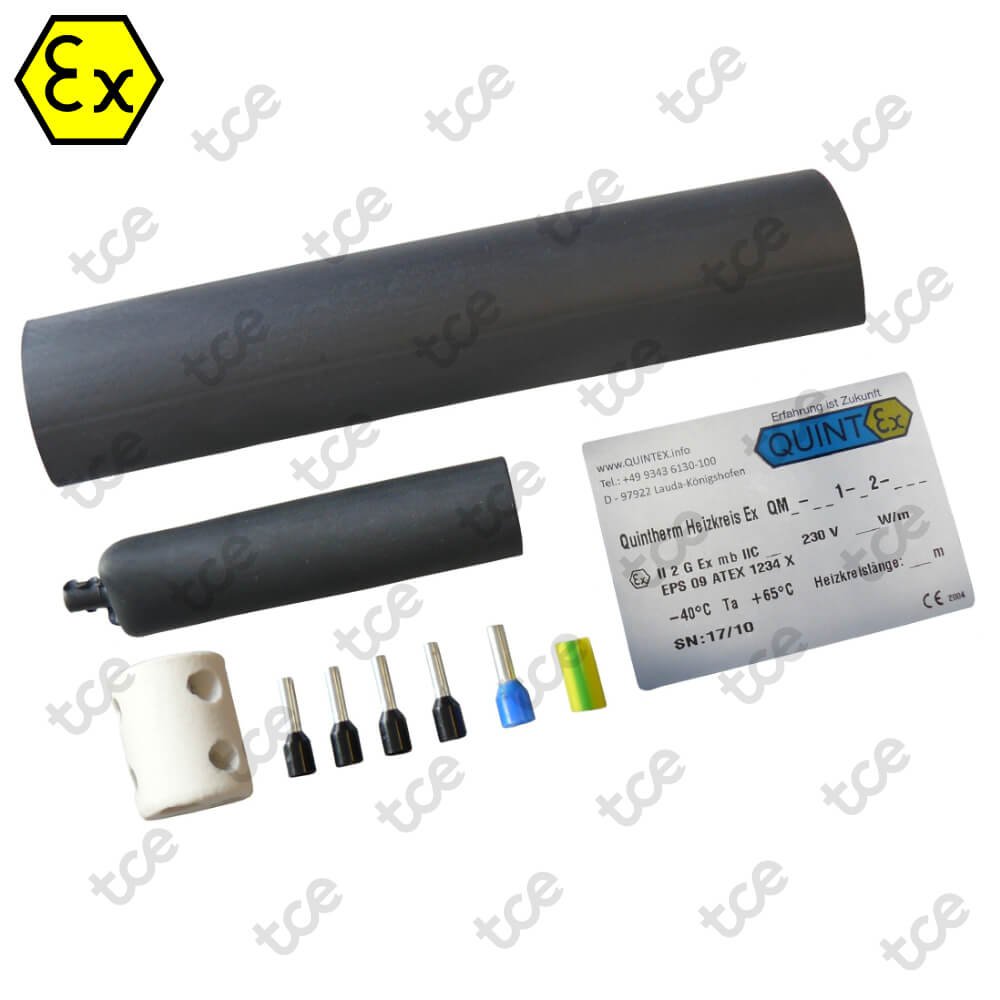

Deze aansluitsets bestaan uit verschillende kits die het onder andere mogelijk maken om voedingskabel tot 3 x 2,5 mm² te verbinden met een Quintex ILLw, ILM en ILMw verwarmingskabel via een keramisch aansluitblok en krimpkous. Ook zijn er kits verkrijgbaar voor het maken van een laag profiel eindafwerking en om twee verwarmingskabels met elkaar te verbinden.
Eigenschappen
- Compact ontwerp
- Voor voedingskabels tot 2,5 mm²
- Laag profiel (onder de isolatie)
- Snel en eenvoudig te assembleren
- Geschikt voor ILLw, ILM en ILMw verwarmingskabels
| Art. Nr. | Item | Omschrijving |
|---|---|---|
| QTX.A10.010 | IAL3EX MKSA | Koude draad verbinding voor verwarmingskabels met polyolefine buitenmantel |
| QTX.A10.011 | IAL3EX MKSE | Eindafwerking voor verwarmingskabels met polyolefine buitenmantel |
| QTX.A10.012 | IAL3Ex MKSS | Koude draad verbinding en eindafwerking voor verwarmingskabels met polyolefine buitenmantel |
| QTX.A10.013 | IAL3EX MKSV | Reparatieset voor verwarmingskabels met polyolefine buitenmantel |
| QTX.A10.014 | IAL3EX MKSA F | Koude draad verbinding voor verwarmingskabels met fluoropolymeer buitenmantel |
| QTX.A10.015 | IAL3EX MKSE F | Eindafwerking voor verwarmingskabels met fluoropolymeer buitenmantel |
| QTX.A10.016 | IAL3EX MKSS F | Koude draad verbinding en eindafwerking voor verwarmingskabels met fluoropolymeer buitenmantel |
| QTX.A10.017 | IAL3Ex MKSV F | Reparatieset voor verwarmingskabels met fluoropolymeer buitenmantel |
Certificeringen/Toelatingen
ATEX, IECEx en EAC
Markering:
Ex II 2G Ex mb IIC T6/T5/T4/T3
Ex II 2D Ex mb IIIC T85°C/T100°C/T135°C/T200°C
Specificaties
Algemeen
- Fabrikant
- Quintex
- Verkoopeenheid
- Stuk
Technisch
- Minimale omgevingstemperatuur
- -20°C (IAL3Ex MKS) / -40°C (IAL3Ex MKS F)
- Maximale omgevingstemperatuur
- +65°C (IAL3Ex MKS) / +85°C (IAL3Ex MKS F)
- Compatibel met verwarmingskabels
- ILLw, ILM en ILMw
- Aderdikte
- Tot 2,5 mm²
- Lengte verbindingszijde
- 140 mm
- Lengte eindafwerking
- Ca. 60 mm
