IAL1...
In het kort
- Lasdoos met montagevoet
- ILL..S, ILH, ILLw, ILM, ILS
- ATEX, IECEx, EAC
Toepassing

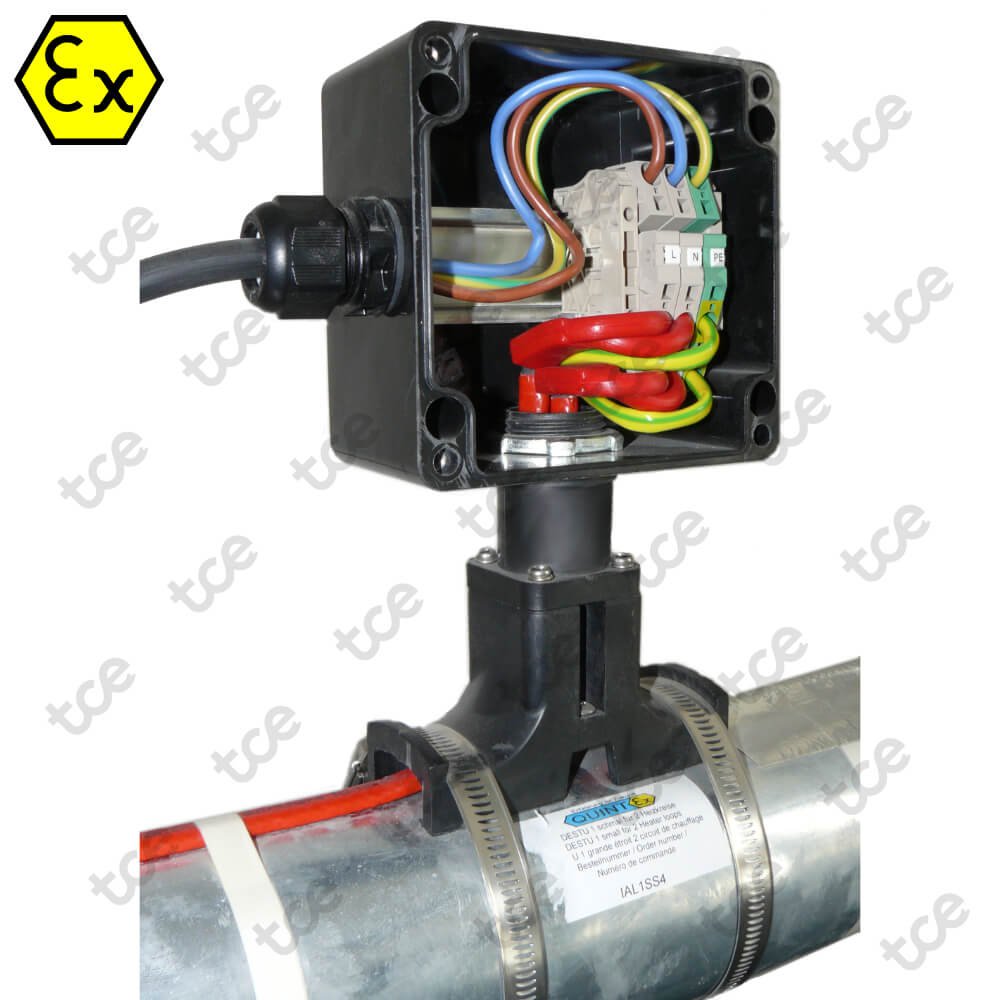

Quintex IAL1... kits bestaan uit een lasdoos met montagevoet voor directe aansluiting en alle benodigde toebehoren. Voor de assemblage van deze kits is er geen montageplaat of bevestigingshoek nodig.
IAL1... is speciaal ontwikkeld om het risico van schade aan verwarmingskabels bij de aansluitingen te beperken, met deze kits is wordt voorkomen dat de verwarmingskabel bloot ligt wanneer deze uit de thermische isolatie komt voor aansluiting naar de lasdoos.
Eigenschappen
- Geschikt voor verwarmingskabels tot 150°C / 200°C
- Voor 1 of 2 verwarmingscircuits
- Geen beschadiging door metalen beplating
- Montageplaat en bevestigingshoek niet nodig
| Art. Nr. | Item | Omschrijving |
|---|---|---|
| QTX.A10.030 | IAL1SS1 | 1 verwarmingscircuit, geschikt voor ILL..S en ILH verwarmingskabels |
| QTX.A10.031 | IAL1BS1 | 1 verwarmingscircuit, geschikt voor ILLw, ILM en ILS verwarmingskabels |
| QTX.A10.032 | IAL1SS2 | 2 verwarmingscircuits, geschikt voor ILL..S en ILH verwarmingskabels |
| QTX.A10.033 | IAL1BS2 | 2 verwarmingscircuits, geschikt voor ILLw, ILM en ILS verwarmingskabels |
| QTX.A10.034 | IAL1D1 | Reserve montagevoet voor IAL1 lasdozen |
Certificeringen/Toelatingen
ATEX, IECEx, EAC
Markering:
Ex II 2 GD T6
Specificaties
Algemeen
- Fabrikant
- Quintex
- Verkoopeenheid
- Stuk
Technisch
- Afmetingen behuizing (L x B x H)
- 122 x 120 x 90 mm
- Afmetingen montagevoet (L x B x H)
- 115 x 110 x 42 mm
- Maximale temperatuur behuizing
- Zie datasheet
- Maximale temperatuur montagevoet
- 180°C
- Beschermingsklasse
- IP66
