AG... Ex
In het kort
- Versterkt polyester
- IP65
- ATEX, IECEx, EAC
Toepassing

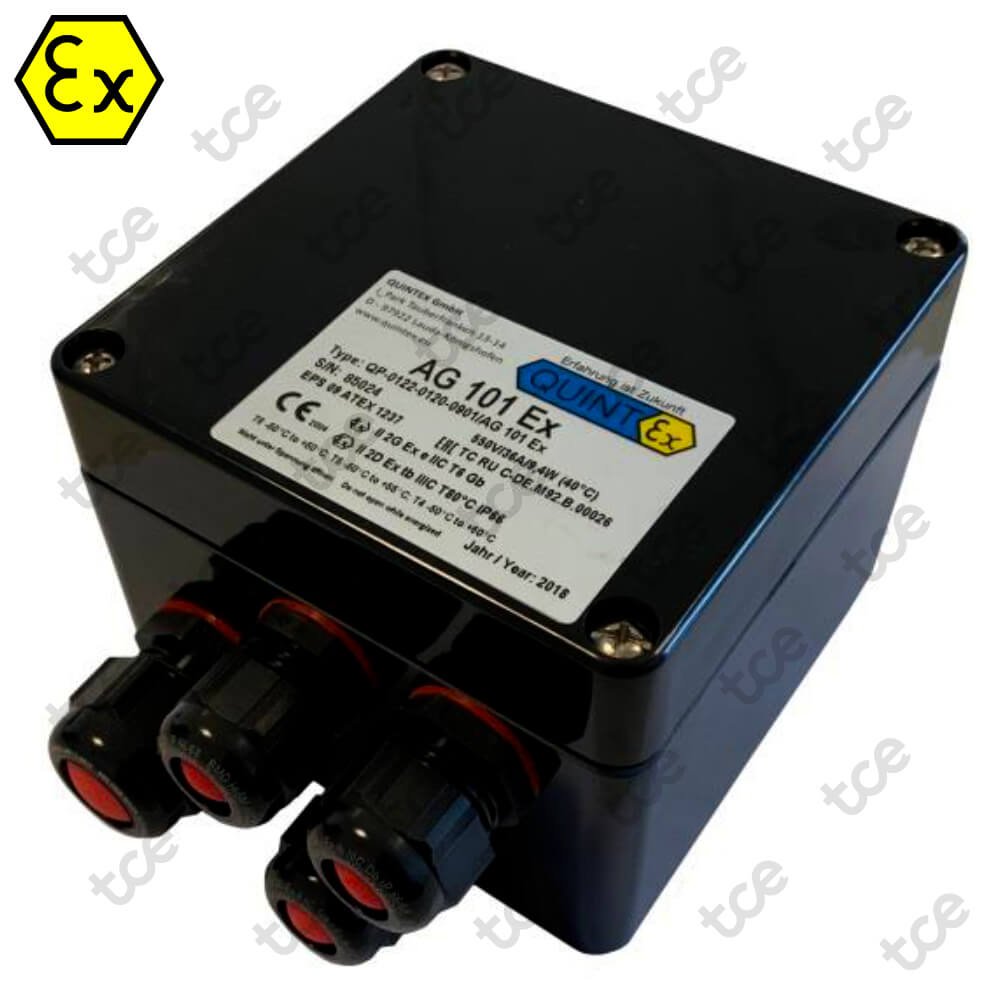

Quintex AG... Ex aansluitdozen zijn gemaakt van glasvezel versterkt polyester en zijn geschikt voor aansluiting van verwarmingskabels, voedingskabels en Pt100 sensoren.
De lasdozen zijn leverbaar in verschillende wartelconfiguraties, klemmenconfiguraties en zijn allen geschikt voor gebruik in explosiegevaarlijke (ATEX) gebieden.
Deze lasdozen kunnen worden gebruikt in extreme omgevingsomstandigheden, chemisch agressieve omgevingen en zijn bestand tegen blootstelling aan mechanische belasting.
Eigenschappen
- Extreem duurzame behuizing van glasvezel versterkt polyester
- ATEX, IECEx en EAC toelatingen
- 2,5 mm² en 6,0 mm² klemmen
- IP65 beschermingsklasse
- Anti-statisch
| Art. Nr. | Item | Ingangen | Klemmen | Toepassing |
|---|---|---|---|---|
| QTX.A10.093 | AG 99 Ex | 1x M20 + 2x M12 | 2,5 mm² | 2x 3 of 4-draads Pt100 |
| QTX.A10.094 | AG 99 HK Ex | 2x M20 | 2,5 mm² | 1x 1-fase aansluiting, 1x tracing circuit |
| QTX.A10.095 | AG 101 Ex | 1x M25 + 3x M20 | 6,0 mm² | 1x 1-fase aansluiting, 3x tracing circuit |
| QTX.A10.096 | AG 101 S Ex | 1x M25 + 3x M20 | 6,0 mm² | 1x 3-fase ster/neutral aansluiting, 3x tracing circuit |
| QTX.A10.097 | AG 101 3P Ex | 1x M25 + 3x M20 | 6,0 mm² | 3-fase + N, 3x tracing circuit |
| QTX.A10.098 | AG 102 Ex | 1x M32 + 4x M20 | 6,0 mm² | 1x 1-fase aansluiting, 4x tracing circuit |
| QTX.A10.099 | AG 102 S Ex | 1x M32 + 4x M20 | 6,0 mm² | 1x 3-fase ster/neutral aansluiting, 4x tracing circuit |
| QTX.A10.100 | AG 102 3P Ex | 1x M32 + 4x M20 | 6,0 mm² | 3-fase + N, 4x tracing circuit |
| QTX.A10.101 | AG 103 Ex | 1x M32 + 6x M20 | 6,0 mm² | 1x 1-fase aansluiting, 6x tracing circuit |
| QTX.A10.102 | AG 103 S Ex | 1x M32 + 4x M20 | 6,0 mm² | 1x 3-fase ster/neutral aansluiting, 6x tracing circuit |
| QTX.A10.103 | AG 103 D Ex | 1x M32 + 6x M20 | 6,0 mm² | 3-fase delta, 6x tracing circuit |
| QTX.A10.104 | AG 103 3P Ex | 1x M32 + 6x M20 | 6,0 mm² | 3-fase + N, 6x tracing circuit |
Certificeringen/Toelatingen
ATEX, IECEx en EAC
Markering:
Ex II 2G Ex e IIC T6
Ex II 2D Ex tD A21 IP65 T80°C
Specificaties
Algemeen
- Fabrikant
- Quintex
- Verkoopeenheid
- Stuk
Technisch
- Minimale en maximale omgevingstemperatuur
- -60°C / +200°C
- Materiaal
- Siliconen
- Compatibel met verwarmingskabels
- IPS
- Lengte broekstuk
- 125 mm
- Lengte eindafwerking
- 66 mm
