IHH-ST2A/ST2D
In het kort
- Tmax 200°C
- Tot 140 W/m
- IP54
Productomschrijving

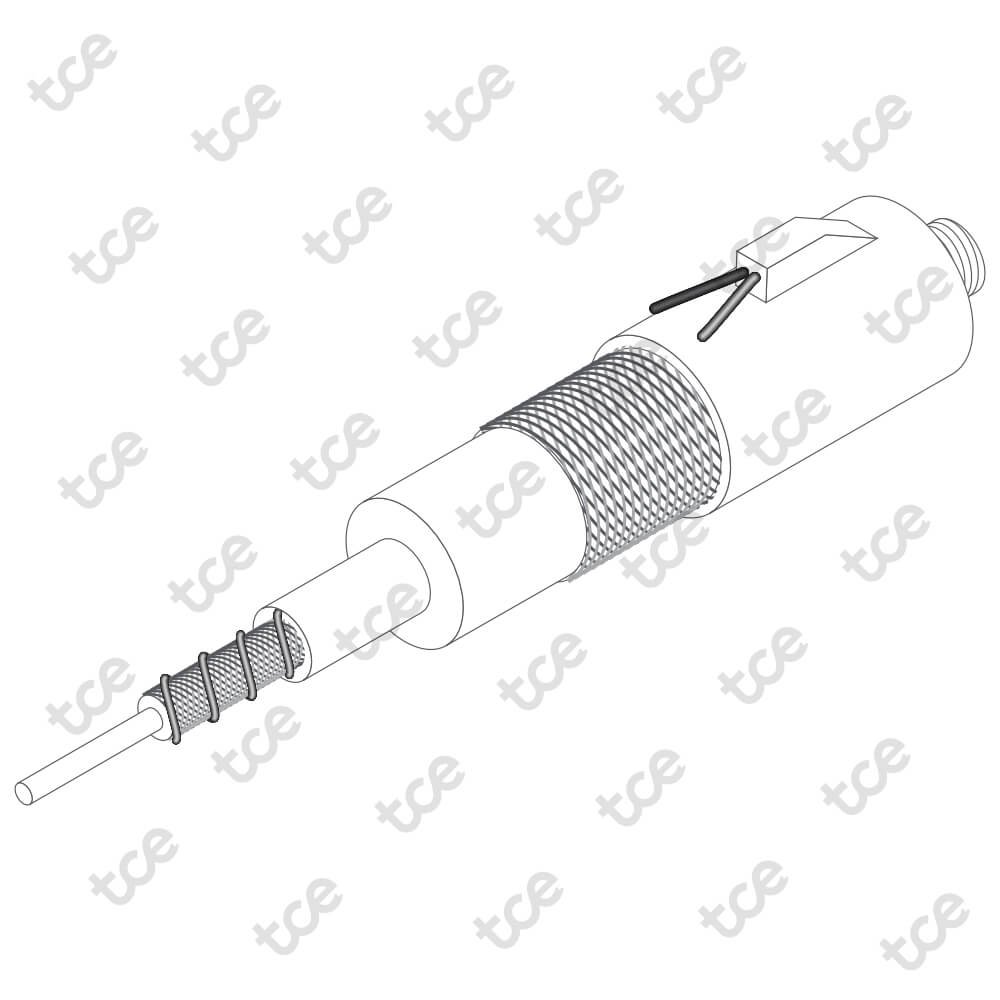

Isopad IHH-ST2A/ST2D (voorheen IHH-200) is een flexibele verwarmde slang voor vloeibare en gasvormige media met een maximale bedrijfstemperatuur van 200°C. De standaardversies hebben een gladde PTFE-binnenslang met roestvrijstalen omvlechting voor werking onder druk. De thermische isolatie bestaat uit polyestervlies en ethyleenpropyleendieenmonomeer (EPDM)-schuim.
Mechanische bescherming krijgt de IHH-ST2A/ST2D door een gevlochten polyamide en zachte EPDM-eindkappen. Geïntegreerde Pt100 sensoren zorgen voor een optimale temperatuurregeling van het medium. De gelijkmatig omwikkelde weerstandsverwarmingskabel zorgt voor een homogene warmteverdeling door de hele slang.
De standaarduitvoeringen kunnen voor een breed scala aan toepassingen worden gebruikt.
Opties voor maatwerkuitvoeringen
Als bovenstaande specificaties niet aan uw eisen voldoen, kunnen we een verwarmde slang op maat voor u maken.
Variaties zijn afhankelijk van het ontwerp en kunnen onder andere de volgende eigenschappen bevatten:
- Afwijkende nominale maten en binnenslangen, o.a. door de klant geleverde componenten voor individuele verwarming
- Lengtes tot 19 m
- Sensortypes, o.a. thermokoppel Type K, Type J, etc.
- Voedingsspanning tot 400 V, enkelfasig of driefasig
- Hogere vermogensafgiftes
- Verhoogde bescherming tegen binnendringen, zoals IP65 voor buitentoepassingen
- Verhoogde drukbestendigheid, tot 415 bar bij 200°C (afhankelijk van nominale diameter)
- Andere materialen, bijvoorbeeld voor toepassingen die siliconenvrije productie vereisen
- Goedgekeurde componenten voor gebruik in explosiegevaarlijke omgevingen volgens IECEx en ATEX
- Vervangbare binnenslangen voor drukloze gasanalyse
- Voorgemonteerde stekkers en speciale voedings- en communicatiekabels
- Temperatuurregelaars en hoge temperatuur lock-out begrenzers
| Art. Nr. | P/N | Item | Tmax | Fitting | Nom. Diameter | Lengte | Voltage | Vermogen |
|---|---|---|---|---|---|---|---|---|
| ISS.A08.003 | 1235-72132020 | IHH-ST2D/ND8x2M/230V/220W | 200°C | DKR | ND8 | 2,00 m | 230 Vac | 220 W |
| ISS.A08.004 | 1235-72152030 | IHH-ST2D/ND13x3M/230V/420W | 200°C | DKR | ND13 | 3,00 m | 230 Vac | 420 W |
Certificeringen/Toelatingen
CE
Specificaties
Algemeen
- Fabrikant
- Chromalox
- Merk
- Isopad
- Verkoopeenheid
- Stuk
Omgevingsspecificaties
- Gebiedsclassificatie
- Ongevaarlijk, normaal gebied
- Beschermingsgraad
- IP54
- Elektrische beschermingsklasse
- Klasse I
- Maximale blootstellingstemperatuur (uitgeschakeld)
- 200°C
- Omgevingstemperatuur
- −20 tot +40°C
Standaard productiematen
- Lengte
- Tot 19 m (in stappen van 0,1 m)
- Toleranties
- Volgens DIN 20066
- Nominale breedte
- 4, 6, 8, 10 of 13 mm
Constructie verwarmingselement
- Type
- Weerstand verwarmingskabel
- Materiaal
- Diverse legeringen
- Isolatiemateriaal
- PTFE
- Materiaal buitenmantel
- Koper-nikkel omvlechting
- Drager
- RVS omvlechting
- Binnenslang
- Gladde PTFE slang
- Fitting
- AGR of DKR conform ISO 228/1
- Materiaal fitting
- Gegalvaniseerd staal
- Thermische vezelisolatie
- 4 tot 5 mm meta-aramide vlies
- Thermische schuimisolatie
- 9 tot 11 mm siliconen
- Bescherming buitenzijde
- Gevlochten polyamide
Voedingsaansluiting
- Lengte aansluitkabel
- 1,5 m
- Aderdikte
- Afhankelijk van het ontwerp
- Maximale bedrijfstemperatuur
- 180°C
- Isolatiemateriaal
- Siliconen
Temperatuurregeling
- Sensortype
- Pt100 twee-draads DIN Class B
- Lengte sensorkabel
- 1,5 meter
- Aderdikte sensorkabel
- Afhankelijk van ontwerp
- Maximale bedrijfstemperatuur
- 180°C
- Materiaal sensorkabel
- Siliconen
Technische gegevens
- Frequentie
- 50-60 Hz
- Nominale bedrijfsspanning
- 120 of 230 Vac
- Nominaal vermogen
- Afhankelijk van het ontwerp
- Maximaal vermogen per meter
- 140 W/m
- Minimale isolatieweerstand
- 100 MΩ
- Maximale bedrijfstemperatuur
- 200°C
- Maximale werkdruk
- Zie datasheet
- Minimale buigradius
- Zie datasheet
